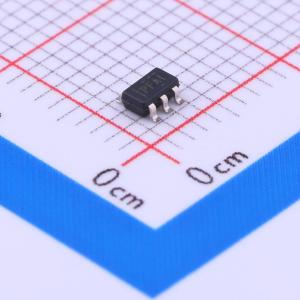

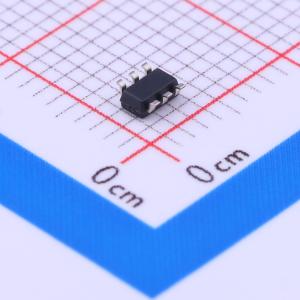

TPS3813K33DBVR

TPS3813xxx系列监控电路主要为DSP和基于处理器的系统提供电路初始化和时序监控功能。

上电期间，当电源电压（VDD）高于1.1 V时，RESET信号有效。此后，监控电路会持续监测VDD，只要VDD低于阈值电压（VIT），RESET信号就会保持有效。内部定时器会延迟输出恢复到非有效状态（高电平），以确保系统正确复位。延迟时间td典型值为25 ms，从VDD上升到高于阈值电压（VIT）后开始计时。当电源电压降至阈值电压（VIT）以下时，输出再次变为有效（低电平），无需外部元件。该系列所有器件均通过内部分压器设置了固定的检测阈值电压（VIT）。

对于安全关键应用，TPS3813xxx系列集成了一个具有可编程延迟和窗口比率的所谓窗口看门狗。看门狗超时上限可通过将WDT连接到GND、VDD或使用外部电容来设置。下限以及窗口比率则通过将WDR连接到GND或VDD来设置。受监控的处理器需要在这个窗口内触发TPS3813xxx，以避免触发RESET信号。

该产品系列适用于2.5 V、3 V、3.3 V和5 V的电源电压。这些电路采用6引脚SOT - 23封装。

TPS3813xxx器件的工作温度范围为 - 40°C至85°C。

• 具有可编程延迟和窗口比率的窗口看门狗
• 6引脚SOT - 23封装
• 典型供电电流为9 μA
• 具有25 ms固定延迟时间的上电复位发生器
• 精密电源电压监控：2.5 V、3 V、3.3 V和5 V
• 开漏复位输出
• 温度范围： - 40°C至85°C

• 使用DSP、微控制器或微处理器的应用
• 安全关键系统
• 汽车系统
• 加热系统
