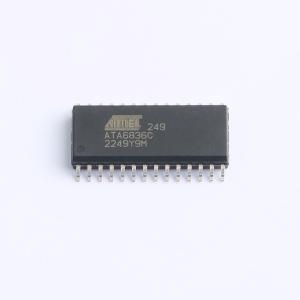

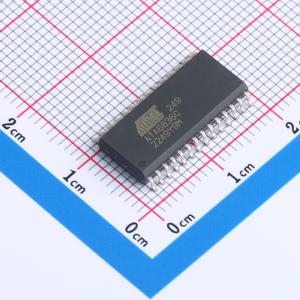

温馨提醒：图片仅供参考，商品以实物为准

ATA6836C-TIQW

带串行输入控制的六路半桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ATA6836C是一款采用智能功率SOI技术设计的全保护型六路半桥驱动器，用于在汽车和工业应用中通过微控制器控制多达六种不同负载。六个高端驱动器和六个低端驱动器中的每一个都能够驱动高达650mA的电流。这些驱动器在内部连接形成六个半桥，并且可以通过标准串行数据接口进行独立控制
品牌名称: MICROCHIP(美国微芯)
商品型号: ATA6836C-TIQW
商品编号: C93220
商品封装: SOP-28
包装方式: 编带
商品毛重: 0.86克(g)

商品参数

商品概述

爱特梅尔（Atmel）ATA6836C是一款采用智能功率SOI技术设计的全保护型六路半桥驱动器，用于在汽车和工业应用中通过微控制器控制多达六种不同负载。六个高端驱动器和六个低端驱动器中的每一个都能够驱动高达650mA的电流。这些驱动器在内部连接形成六个半桥，并且可以通过标准串行数据接口进行独立控制。因此，可以组合各种负载，如灯泡、电阻器、电容器和电感器。该集成电路特别支持使用H桥驱动直流电机的应用。在短路、过温和欠压条件下可提供保护。各种诊断功能以及待机模式下极低的静态电流使得该器件适用于广泛的应用。符合汽车级标准的传导干扰、电磁兼容性（EMC）保护和静电放电（ESD）保护，为严苛的汽车应用需求增添了价值并提升了品质。

商品特性

由六个高端驱动器和六个低端驱动器组成的六路半桥输出
能够切换各种负载（如直流电机、灯泡、电阻器、电容器和电感器）
25℃时导通电阻（RDSon）典型值为1.0Ω，150℃时最大值为1.8Ω
输出电流高达650mA
待机模式下静态电流lVS < 2μA
输出短路保护
过温预警和保护
欠压保护
多种诊断功能，如输出短路、负载开路、过温和电源故障
串行数据接口
工作电压高达40V
可进行菊花链连接
串行接口与5V兼容，时钟频率高达2MHz
SO28或QFN24功率封装

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	驱动通道数	6
	工作电压	5.5V~40V
	特性	欠压保护(UVP)；短路保护(SCP)；过热保护(OPT)

	属性	参数值
	工作温度	-40℃~+150℃
	输入高电平(VIH)	3.325V~3.675V
	输入低电平(VIL)	1.5V
	静态电流(Iq)	2uA
