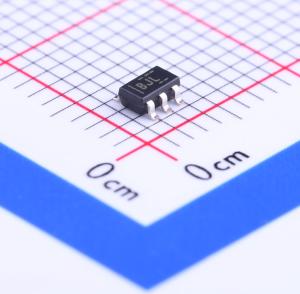

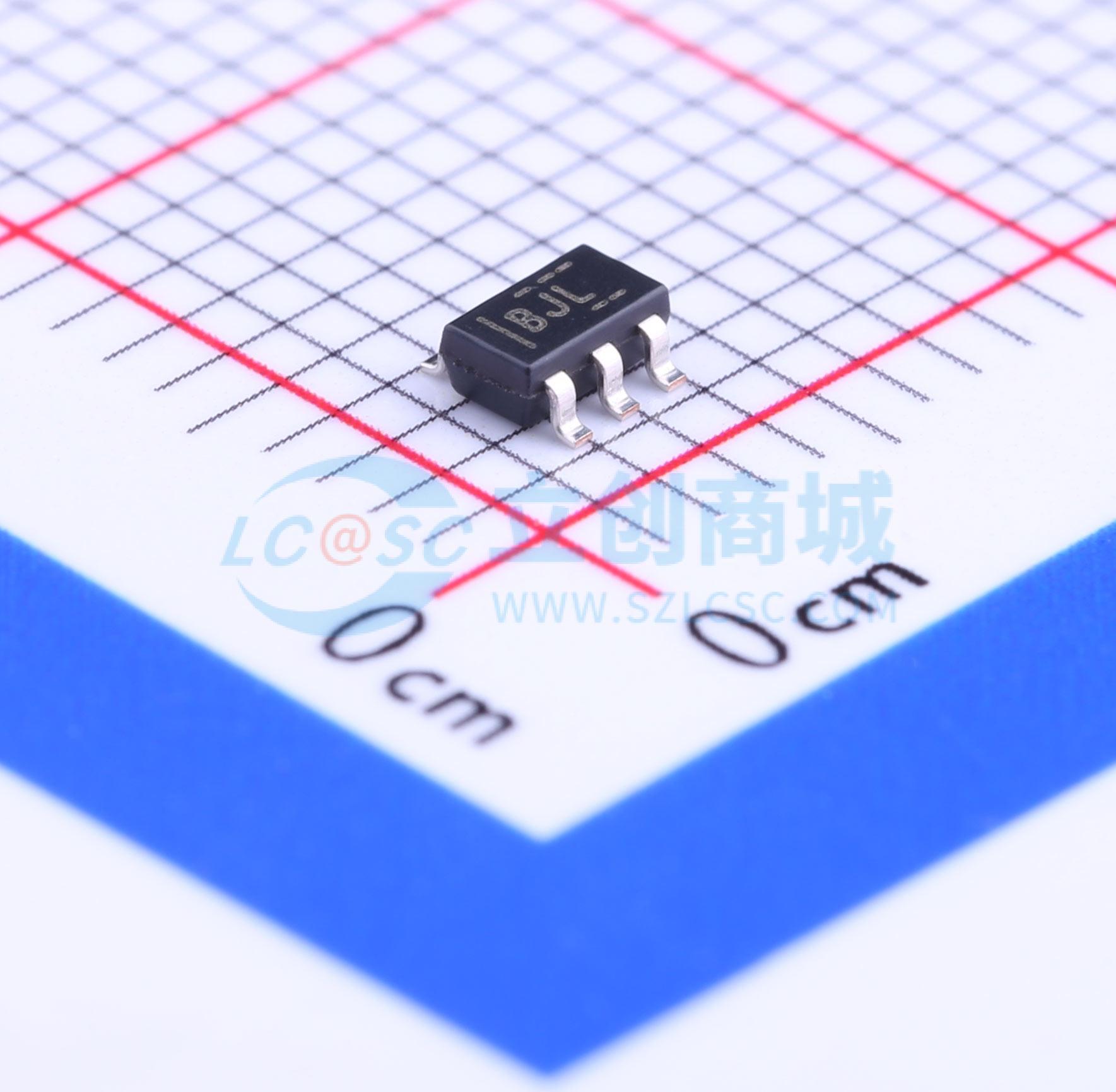

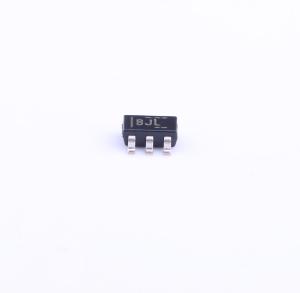

INA198AIDBVR

描述: INA198 -16V 至 80V、500kHz 电流感应放大器
品牌名称: TI(德州仪器)
商品型号: INA198AIDBVR
商品编号: C93197
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

INA193 - INA198系列带电压输出的电流检测放大器能够在 -16 V至 +80 V的共模电压下检测检测电阻上的压降，且与INA19x的电源电压无关。它们有三种输出电压比例可供选择：20 V/V、50 V/V和100 V/V。500 kHz的带宽简化了其在电流控制环路中的应用。INA193 - INA195器件与INA196 - INA198器件分别提供相同的功能，但引脚配置不同。

商品特性

宽共模电压范围：-16 V至 +80 V
低误差：全温度范围内最大3.0%
带宽：高达500 kHz
三种传输函数可选：20 V/V、50 V/V和100 V/V
静态电流：最大900 μA
完整的电流检测解决方案

应用领域

焊接设备
笔记本电脑
手机
电信设备
汽车
电源管理
电池充电器

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	-16V~80V
	增益	100V/V

	属性	参数值
	带宽	200kHz
	输入偏置电流(Ib)	-
	输入失调电压(Vos)	-
	工作温度	-40℃~+125℃
