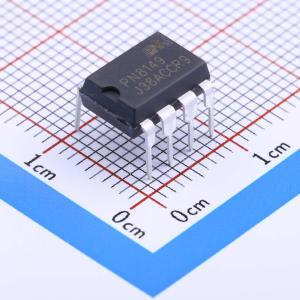

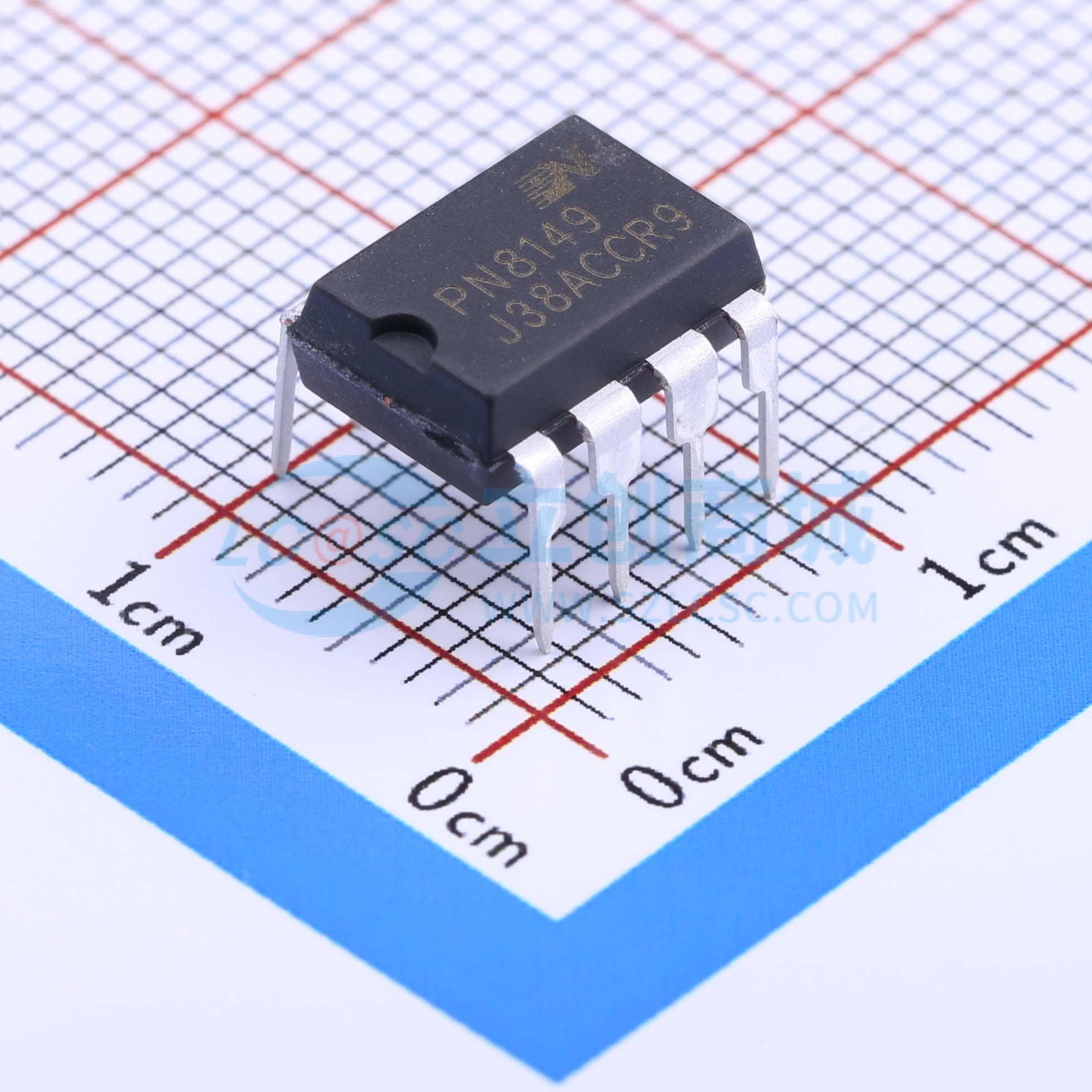

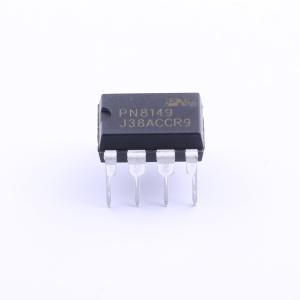

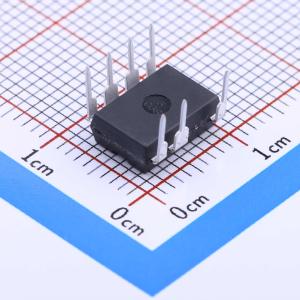

PN8149NSC-T1

超低待机功耗的交直流转换芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 内部集成MOS的24W超小高效率AC-DC芯片，超低待机功耗
品牌名称: chipown(芯朋微电子)
商品型号: PN8149NSC-T1
商品编号: C90826
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.794克(g)

商品参数

	属性	参数值
	最大占空比	85%
	晶体管耐压	650V
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	反馈方式	副边反馈

商品概述

PN8149内部集成了脉宽调制控制器和功率MOSFET，专用于高性能、外围元器件精简的交直流转换开关电源。该芯片提供了极为全面和性能优异的智能化保护功能，包括周期式过流保护（外部可调）、过载保护、过压保护、CS短路保护、软启动功能。通过Hi - mode、Eco - mode、Burst - mode的三种脉冲功率调节模式混合技术和特殊器件低功耗结构技术实现了超低的待机功耗、全电压范围下的最佳效率。良好的EMI表现由频率调制技术和SoftDriver技术充分保证。该芯片还内置智能高压启动模块。PN8149为需要超低待机功耗的高性价比反激式开关电源系统提供了一个先进的实现平台，非常适合六级能效标准、Eur2.0、能源之星的应用。

商品特性

过温保护（OTP）
过载保护（OLP）
外部电阻可调式周期过流保护（OCP）
过压保护（OVP）
CS短路保护

应用领域

开关电源适配器和电池充电器
白色家电、个人电脑、音响等辅助电源
LCD/PDP电视机辅助电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9V~24V
	开关频率	54kHz~66kHz
	耗散功率(Pd)	1W
