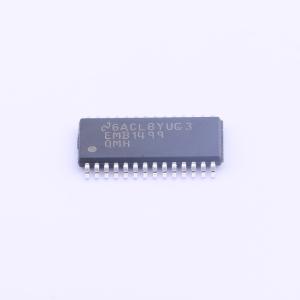

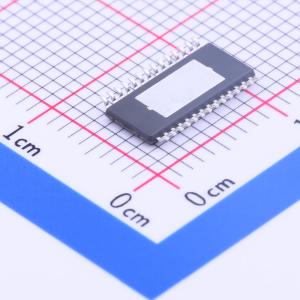

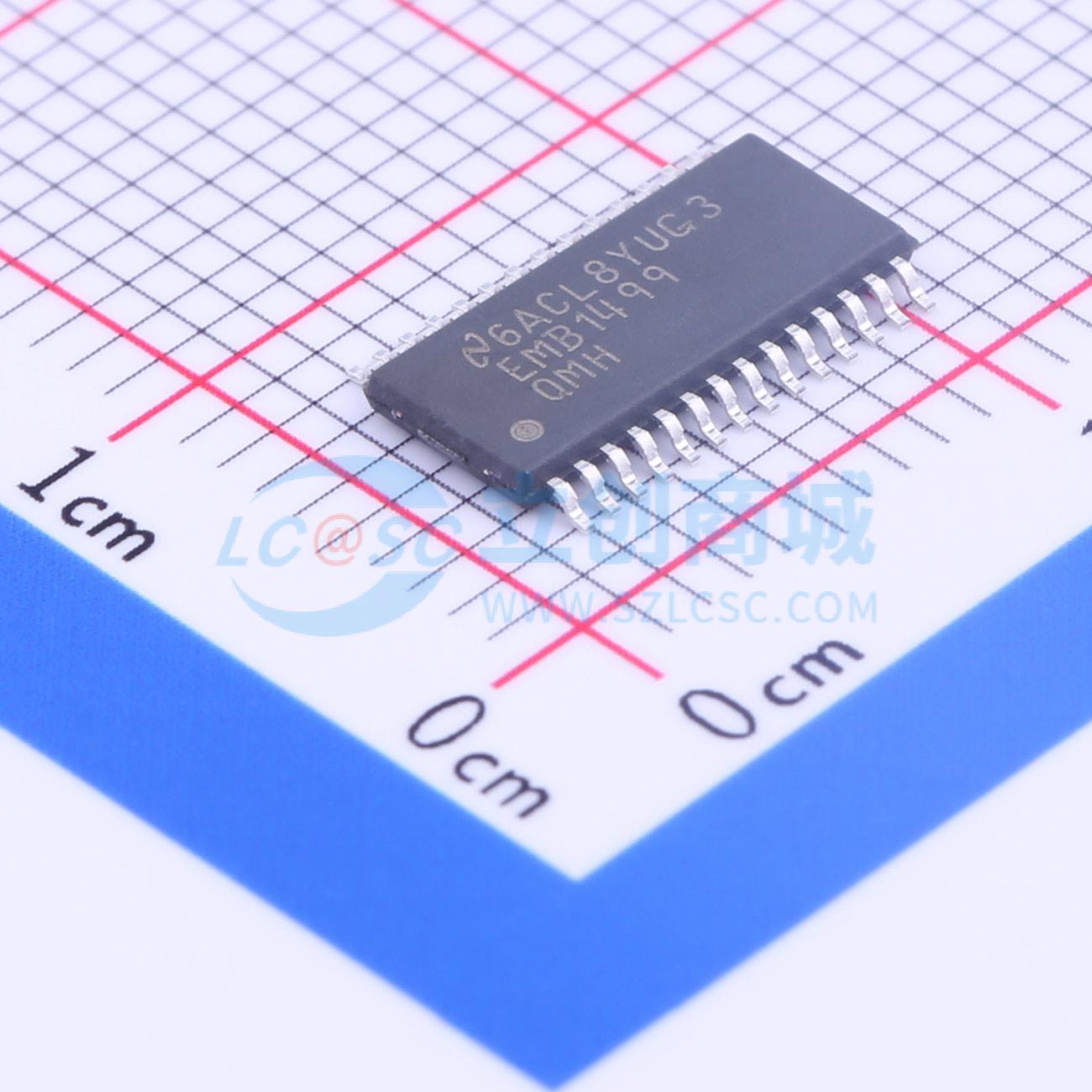

EMB1499QMHE/NOPB

EMB1499Q双向电流DC/DC控制器IC与EMB1428开关矩阵栅极驱动器IC配合使用，以支持德州仪器（TI）基于开关矩阵的电池管理系统主动电池均衡方案。EMB1499Q为双向正激转换器提供三个PWM MOSFET栅极信号，以便其输出电流（正或负）围绕用户定义的幅值进行调节。该电感电流由EMB1428通过开关矩阵引导至需要充电或放电的电池单元。在典型方案中，基于EMB1499Q的正激转换器在单个电池单元与其所属的电池组之间交换能量，电池组的最大电压高达60 V。开关频率固定为250 kHz。EMB1499Q可感应电池单元电压、电感电流和电池组电流，并在均衡过程中提供异常情况保护。 EMB1499Q还提供一个有源钳位定时信号，以控制原边有源钳位FET的外部FET驱动器。EMB1499Q由EMB1428启用和禁用。EMB1499Q检测到的故障情况通过DONE和FAULT引脚传达给EMB1428。

• 最大电池组工作电压60 V
• 双向均衡电流
• 全同步操作
• 有源钳位信号
• 250 kHz开关频率
• 故障检测包括两个独立的欠压锁定（UVLO）单元（每个外部电源各一个）、原边和副边电流限制、充电电池单元过压/欠压检测、热关断和看门狗定时器
• 均衡电流可通过外部电压进行用户选择
• 符合AEC-Q100 1级标准的汽车级产品（工作结温范围为-40°C至±125°C）

• 锂离子电池管理系统
• 混合动力和电动汽车
• 电网储能
