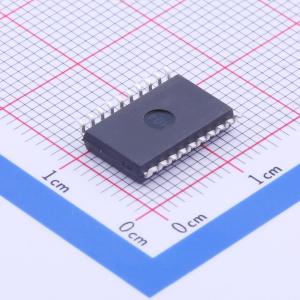

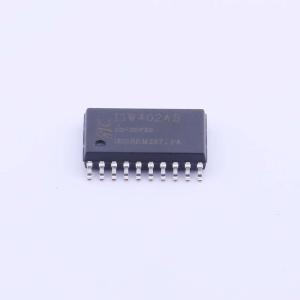

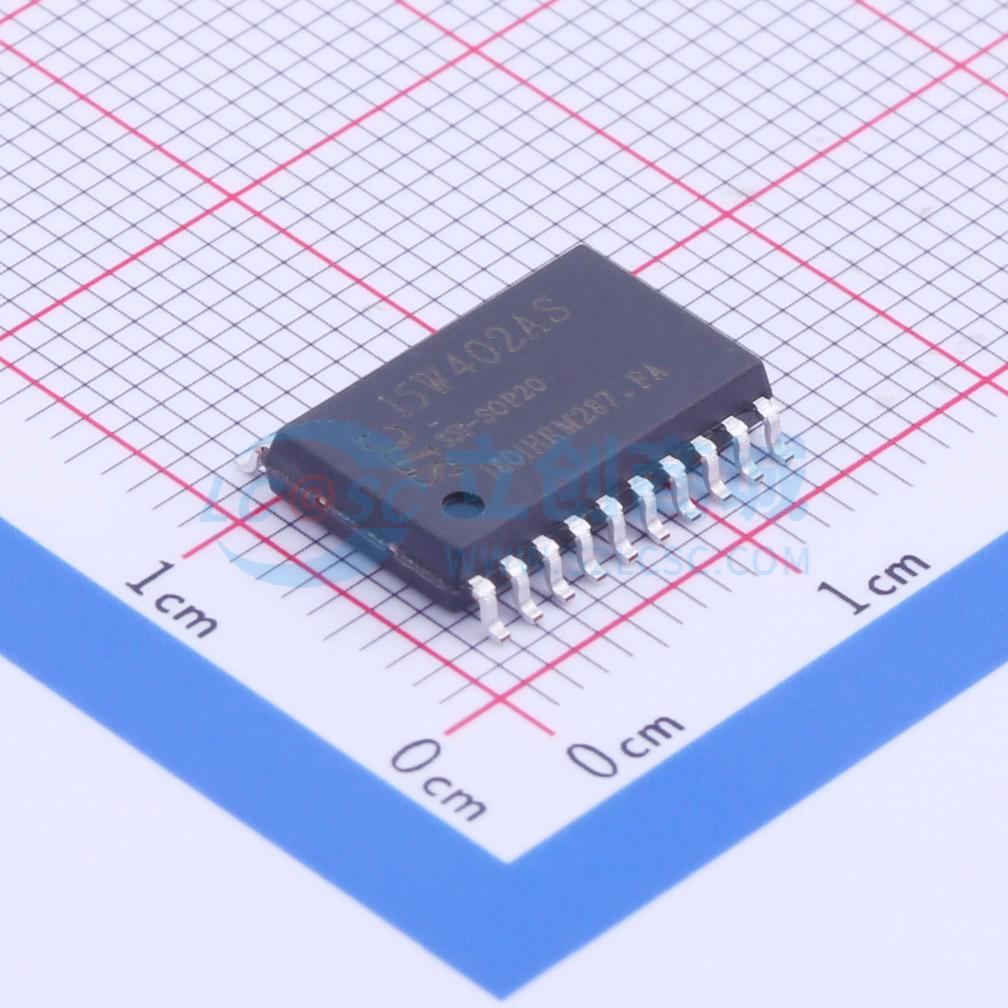

STC15W402AS-35I-SOP20

STC15系列是超强抗干扰、无法解密的单片机，采用STC第八代加密技术，不需要外部晶振和外部复位，可省掉外部EEPROM，利用IAP技术，支持ISP/IAP在线编程，无需编程器/仿真器。具有大容量SRAM、双串口、高速10位A/D转换器等特点，高速、高可靠、超低功耗、超低价。

• 大容量4096字节片内RAM数据存储器
• 高速：1个时钟/机器周期，增强型8051内核，速度比传统8051快7～12倍，也比STC早期的1T系列单片机（如STC12/11/10系列）的速度快20%
• 宽电压：2.5V～5.5V
• 低功耗设计：低速模式，空闲模式，掉电模式（可由外部中断或内部掉电唤醒定时器唤醒）
• 不需外部复位的单片机，ISP编程时16级复位门槛电压可选，内置高可靠复位电路
• 不需外部晶振的单片机，ISP编程时内部时钟从5MHz~30MHz可设 (相当于普通8051：60～360MHz)，内部高精度R/C时钟 (±0.3%)，±1%温飘(-40℃~+85℃)，常温下温飘±0.6%(-20℃~+65℃)
• 支持掉电唤醒的资源有：INT0/INT1(上升沿/下降沿中断均可), INT2/INT3/INT4(下降沿中断)；CCP0/CCP1/RxD/RxD2/RxD3/RxD4/T0/T1/T2/T3/T4管脚；内部掉电唤醒专用定时器
• 16/32/40/48/56/58K/61K/63.5K字节片内Flash程序存储器，擦写次数10万次以上
• 大容量片内EEPROM功能，擦写次数10万次以上
• ISP/IAP，在系统可编程/在应用可编程，无需编程器/仿真器
• 高速ADC，8通道10位，速度可达30万次/秒，8路PWM还可当8路D/A使用
• 比较器，可当1路ADC使用，并可作掉电检测，支持外部管脚CMP+与外部管脚CMP-进行比较，可产生中断，并可在管脚CMPO上产生输出（可设置极性），也支持外部管脚CMP+与内部参考电压进行比较
• 6通道15位专门的高精度PWM(带死区控制) + 2通道CCP (利用它的高速脉冲输出功能可实现2路11~16位PWM)---可用来再实现8路D/A，或2个16位定时器，或2个外部中断(支持上升沿/下降沿中断)
• 共7个定时器/计数器，5个16位可重装载定时器/计数器(T0/T1/T2/T3/T4，其中T0和T1兼容普通8051的定时器/计数器)，并均可实现时钟输出，另外管脚SysClkO可将系统时钟对外分频输出（÷1或÷2或÷4或÷16），2路CCP可再实现2个定时器
• 可编程时钟输出功能(对内部系统时钟或外部管脚的时钟输入进行时钟分频输出)：T0在P3.5输出时钟；T1在P3.4输出时钟；T2在P3.0输出时钟；T3在P0.4输出时钟；T4在P0.6输出时钟，以上5个定时器/计数器输出时钟均可1~65536级分频输出；系统时钟在P5.4/SysClkO对外输出时钟(STC15系列8-pin单片机的主时钟在P3.4/MCLKO对外输出时钟)
• 超高速四串口/UART，四个完全独立的高速异步串行通信端口，分时切换可当9组串口使
• SPI高速同步串行通信接口
• 硬件看门狗(WDT)
• 先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令
• 通用I/O口(62/46/42/38/30/26个 ) ，复位后为：准双向口/弱上拉 (8051传统I/O口)可设置四种模式：准双向口/弱上拉，强推挽 / 强上拉 ，仅为输入 / 高阻 ，开漏，每个I/O口驱动能力均可达到20mA，但整个芯片最大不要超过120mA
• 不需外部晶振和外部复位，还可对外输出时钟和低电平复位信号
• 无法解密，采用宏晶第九代加密技术
• 超强抗干扰：高抗静电(ESD保护)整机轻松过2万伏静电测试；轻松过4kV快速脉冲干扰(EFT测试)；宽电压，不怕电源抖动；宽温度范围，-40℃~+85℃
• 大幅降低EMI，内部可配置时钟，1个时钟/机器周期，可用低频时钟
• 超低功耗：掉电模式: 外部中断唤醒功耗 <0.4uA；空闲模式: 典型功耗 <1mA；正常工作模式: 4mA ~ 6mA；掉电模式可由外部中断或内部掉电唤醒专用定时器唤醒，适用于电池供电系统
• 在系统可仿真，在系统可编程，无需专用编程器，无需专用仿真器，可远程升级
• 高速：1个时钟/机器周期，增强型8051内核，速度比普通8051快6~12倍，也比STC早期的1T系列单片机(如STC12/11/10系列)的速度快20%
• 宽电压：2.4V~5.5V
• 低功耗设计：低速模式，空闲模式，掉电模式(可由外部中断或内部掉电唤醒定时器唤醒)
• 不需外部复位的单片机，ISP编程时16级复位门槛电压可选，内置高可靠复位电路
• 不需外部晶振的单片机，ISP编程时内部时钟从5MHz~35MHz可设 (相当于8051：60~420MHz)，内部高精度R/C时钟 (±0.3%)，±1%温飘(-40℃~+85℃)，常温下温飘±0.6%(-20℃~+65℃)
• 支持掉电唤醒的资源有：INT0/INT1(上升沿/下降沿中断均可), INT2/INT3/INT4(下降沿中断)；T0/T2管脚；内部掉电唤醒专用定时器
• 1K/2K/3K/4K/5K/7K字节片内Flash程序存储器，擦写次数10万次以上
• 128字节片内RAM数据存储器
• 片内EEPROM功能，擦写次数10万次以上
• ISP/IAP，在系统可编程/在应用可编程，无需编程器/仿真器
• 2个16位可重装载定时器T0/T2，并可实现时钟输出功能，另外管脚MCLKO可将内部主时钟对外分频输出（÷1或÷2或÷4）
• 可编程时钟输出功能(对内部系统时钟或外部管脚的时钟输入进行时钟分频输出)：T0在P3.5输出时钟；T2在P3.0输出时钟；内部主时钟在P3.4/MCLKO对外输出时钟(STC15系列8-pin以上单片机的主时钟在P5.4/MCLKO对外输出时钟)
• 硬件看门狗(WDT)
• 串口功能可由[P3.0/INT4, P3.1]结合定时器实现
• 先进的指令集结构，兼容普通8051指令集，有硬件乘法/除法指令
• 通用I/O口(8个 ) ，复位后为：准双向口/弱上拉
