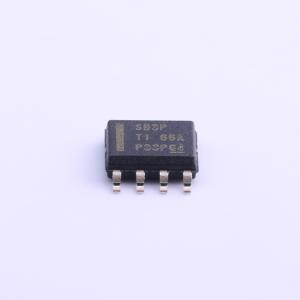

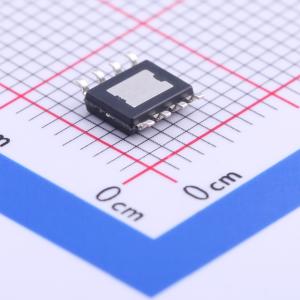

LMR16030PDDAR

60V、3A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR16030是一款集成高侧MOSFET的60V、3A SIMPLEX SWITCHER降压稳压器。该器件的宽输入电压范围为4.3V至60V,适用于调节从工业到汽车等各类应用中非稳压电源的电源调节。该稳压器在休眠模式下的静态电流为40uA,非常适合电池供电类系统。并且在关断模式下具有1uA的超低电流,可进一步延长电池使用寿命。该稳压器的可调开关频率范围较宽,这使得效率或外部元件尺寸能够得到优化。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。并且还能够以最大限度减少器件的外部元件数。精密使能引脚输入简化了稳压器控制和系统电源排序。此外,该器件还内置多种保护功能:如逐周期限流保护、应对功率过大的热感测和热关断保护以及输出过压保护。
品牌名称: TI(德州仪器)
商品型号: LMR16030PDDAR
商品编号: C90665
商品封装: HSOIC-8
包装方式: 编带
商品毛重: 0.205克(g)

商品参数

商品概述

LMR16030 是一款集成高侧MOSFET 的 60V、3A SIMPLE SWITCHER降压稳压器。该器件的宽输入电压范围为4.3V 至 60V，适用于调节从工业到汽车等各类应用中非稳压电源的电源调节。该稳压器在休眠模式下的静态电流为 40µA，非常适合电池供电类系统。并且在关断模式下具有 1µA 的超低电流，可进一步延长电池使用寿命。该稳压器的可调开关频率范围较宽，这使得效率或外部元件尺寸能够得到优化。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。并且还能够以最大限度减少器件的外部元件数。精密使能输入简化了稳压器控制和系统电源排序。此外，该器件还内置多种保护功能：如逐周期限流保护、应对功耗过大的热感测和热关断保护以及输出过压保护。LMR16030 采用焊盘外露的 8 引脚 HSOIC 封装，可实现低热阻。

商品特性

输入电压范围：4.3V 至 60V
3A 持续输出电流
40µA 超低静态工作电流
155mΩ 高侧金属氧化物半导体场效应晶体(MOSFET)
电流模式控制
可调节开关频率范围：200kHz 至 2.5MHz
与外部时钟频率同步
内部补偿方便使用
支持高占空比运行
精密使能引脚
关断电流：1µA
热保护、过压保护和短路保护
8 引脚 HSOIC PowerPAD 封装

应用领域

汽车电池稳压
工业用电源
电信和数据通信系统
通用宽输入电压稳压

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.3V~60V
	输出电压	800mV~50V
	输出电流	3A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	40uA
	开关管(内置/外置)	内置
	输出类型	可调
