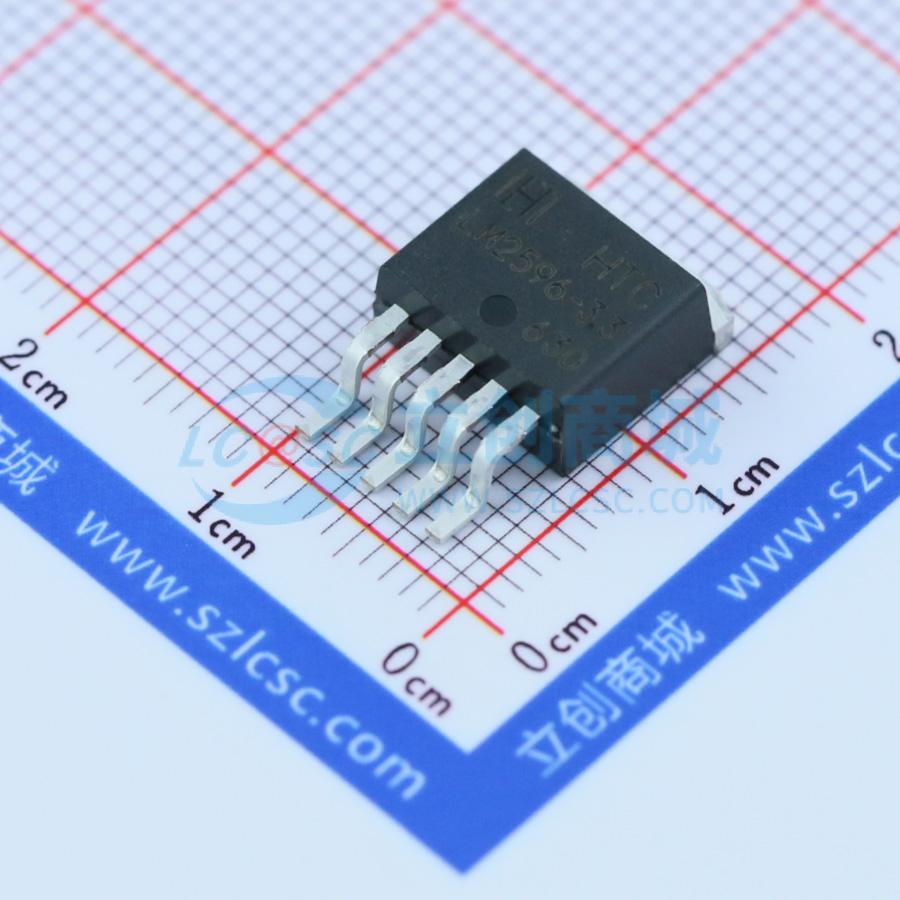

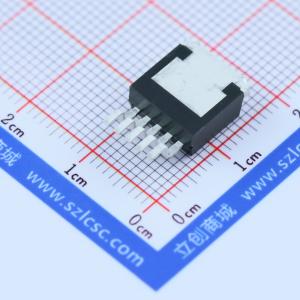

LM2596R-3.3

LM2596 系列稳压器是单片集成电路，非常适合轻松便捷地设计降压开关稳压器（降压转换器）。该系列的所有电路都能够驱动 3.0A 的负载，具有出色的线性和负载调节能力。这些器件提供 3.3V、5.0V、12V 的固定输出电压版本以及可调输出版本。这些稳压器的设计旨在减少外部元件的数量，以简化电源设计。多家不同的电感器制造商提供了针对 LM2596 优化的标准系列电感器。由于 LM2596 转换器是开关模式电源，与流行的三端线性稳压器相比，其效率显著提高，特别是在输入电压较高的情况下。在许多情况下，功耗非常低，以至于无需散热片，或者可以大幅减小其尺寸。多家不同的制造商提供了针对 LM2596 优化的标准系列电感器。这一特性极大地简化了开关模式电源的设计。LM2596 的特性包括：在指定的输入电压和输出负载条件下，输出电压保证有 ±4% 的容差，振荡器频率有 ±15% 的容差（在 0℃ 至 125℃ 范围内为 ±2%）。具备外部关断功能，典型待机电流为 80μA。自保护特性包括用于输出开关的两级降频限流功能，以及在故障条件下实现完全保护的过温关断功能。

• 3.3V、5.0V、12V 及可调输出版本
• 可调输出电压范围为 1.2V 至 37V，在电压和负载条件下最大 ±4%
• 保证输出电流为 3A
• 提供 TO - 263、TO - 220 封装
• 仅需 4 个外部元件
• 出色的线性和负载调节能力
• 150kHz 固定频率内部振荡器
• 具备 TTL 关断能力
• 低功耗待机模式，典型静态电流为 100mA
• 热关断和限流保护
• 湿度敏感度等级 3

• 简单高效的降压（Buck）稳压器
• 线性稳压器的高效预稳压器
• 板载开关稳压器
• 正转负转换器（升降压）
• 负升压转换器
• 电池充电器电源
