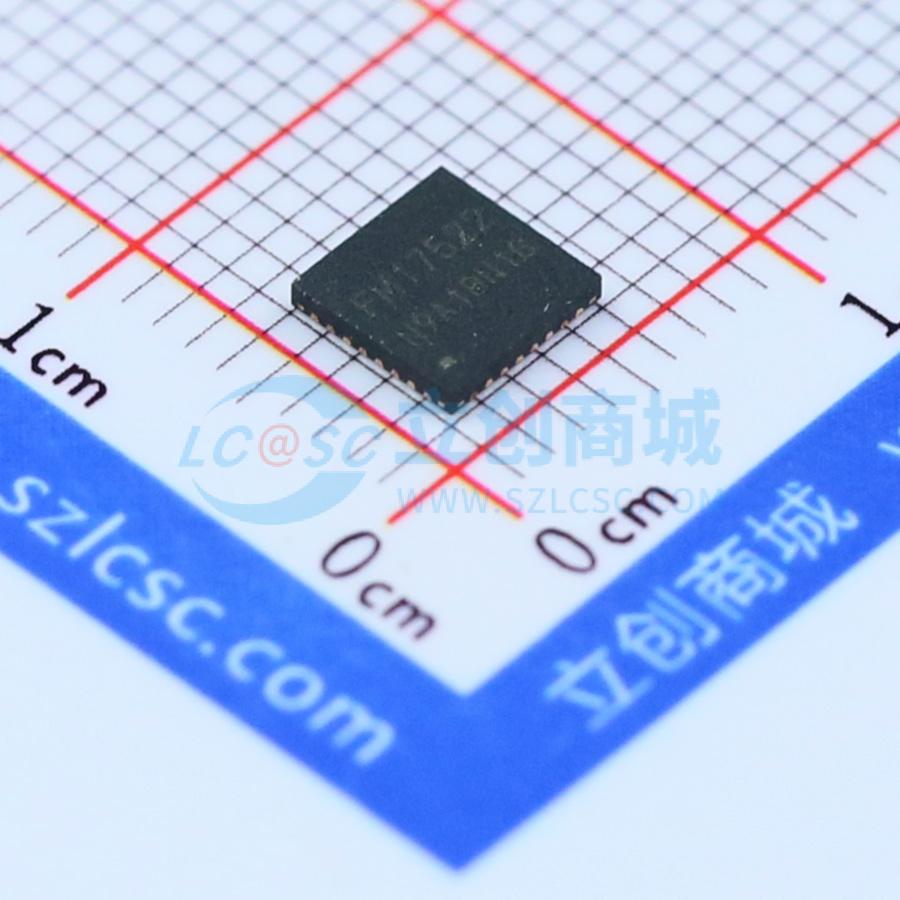

温馨提醒：图片仅供参考，商品以实物为准

FM17522

FM17522非接触读写器芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FM17522是一款高度集成的工作在13.56MHz下的非接触读写器芯片，支持符合ISO/IEC14443 Type A协议的非接触读写器模式。同时提供了低功耗的外部卡片侦测功能，适用于低功耗、低电压、低成本要求的非接触读写器应用。
品牌名称: FM(复旦微)
商品型号: FM17522
商品编号: C90689
商品封装: QFN-32-EP(5x5)
包装方式: -
商品毛重: 0.862克(g)

商品概述

FM17522 是一款高度集成的工作在13.56MHz 下的非接触读写器芯片，支持符合ISO/IEC 14443TypeA 协议的非接触读写器模式。同时提供了低功耗的外部卡片侦测功能，方便电池供电、需要低功耗工作、并且需要实时处理任意时刻会进入射频场的外部卡片的读写器设备。FM17522 具有低电压、低功耗、驱动能力强、多接口支持等特点。适用于低功耗、低电压、低成本要求的非接触读写器应用。

商品特性

支持ISO/IEC 14443 TypeA 读写器模式
读写器模式支持M1 加密
ISO14443 TYPEA 支持通讯速率106kbps，212kbps，424kbps，848kbps
读写器操作距离可达50mm（取决于天线设计）
支持多种host 接口
- SPI 接口最高10Mbps
- I2C 接口支持最高400Kbps 的快速模式，和最高3.4Mbps 高速模式
- 串行UART 接口，支持RS232 帧格式，最高通讯速率1.2Mbps
- Host 接口独立电源供电
64Byte 收发缓冲FIFO
中断输出模式灵活可配
多种低功耗模式
- Soft powerdown 模式
- Hard powerdown 模式
- Deep powerdown 模式（典型值1uA）
支持低功耗外部卡片侦测功能
可编程定时器
内置振荡电路外接27.12MHz 晶体
宽电压工作范围 2.2V~3.6V
内置CRC 协处理器
可编程I/O 引脚

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/卷，最小起订量 1 个)

个

起订量：1 个5000个/卷

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	射频卡芯片
	协议	ISO 14443
	接口类型	UART；I2C；SPI

	属性	参数值
	频率	13.56MHz
	工作电压	2.2V~3.6V
