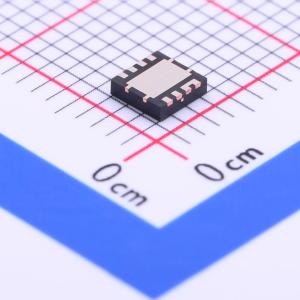

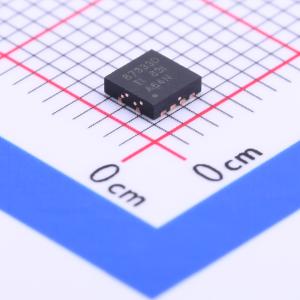

温馨提醒：图片仅供参考，商品以实物为准
CSD87333Q3D
2个N沟道 耐压:30V 电流:15A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD87333Q3D 采用 3mm x 3mm SON 封装的 15A、30V、N 沟道同步降压 NexFET™ 功率 MOSFET™电源块
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD87333Q3D
- 商品编号
- C90396
- 商品封装
- VSON-8(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 1.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 13.4mΩ@4.5V,4A | |
| 耗散功率(Pd) | 6W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 950mV | |
| 栅极电荷量(Qg) | 4.6nC@4.5V | |
| 输入电容(Ciss) | 662pF@15V | |
| 反向传输电容(Crss) | 10.7pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
CSD87333Q3D NexFET™ 电源块是面向同步降压和升压应用的优化设计方案，能够以 3.3 mm × 3.3 mm 的小巧外形提供高电流、高效率以及高频率性能。该产品针对 5V 栅极驱动 应用进行了优化，在与外部控制器或驱动器配合使用时，可在高占空比应用中 提供灵活的解决方案
商品特性
- 半桥电源块
- 针对高占空比进行了优化
- 高达 24 Vin
- 电流 8A 时，系统效率达到 94.7%
- 电流 8A 时，PLoss 1.5W
- 工作电流高达 15A
- 高频工作（高达 1.5 MHz）
- 高密度小外形尺寸无引线 (SON) 3.3 mm x 3.3 mm 封装
- 针对 5V 栅极驱动进行了优化
- 开关损耗较低
- 超低电感封装
- 符合 RoHS 环保标准
- 无卤素
- 无铅引脚镀层
应用领域
- 同步降压转换器
- 高频应用
- 高占空比应用
- 同步升压转换器
- 负载点 (POL) 直流 - 直流转换器
