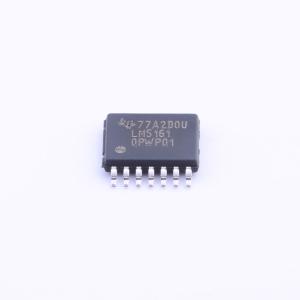

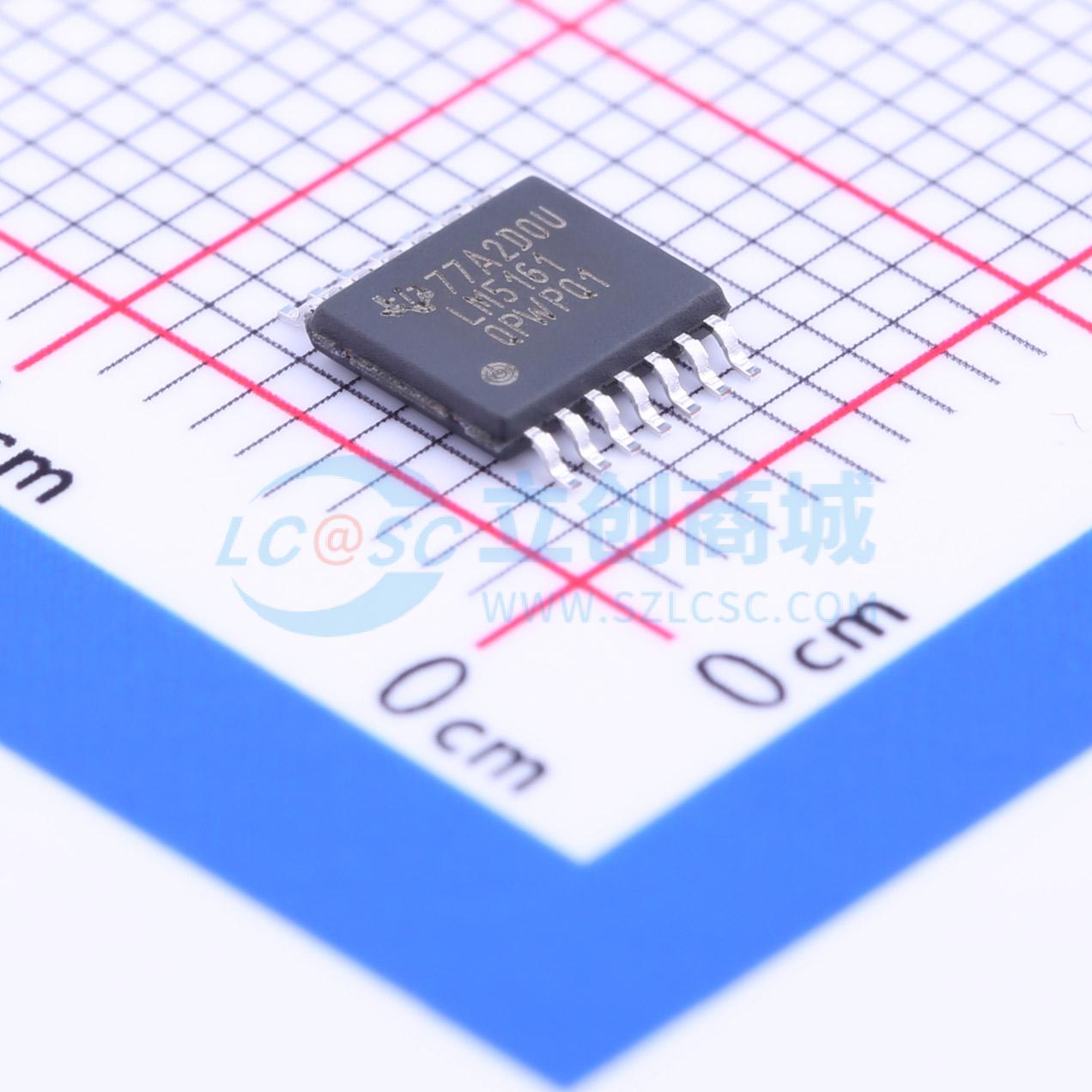

LM5161QPWPTQ1
LM5161QPWPTQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5161-Q1 4.5V 至 100V 宽输入电压、1A 同步降压/Fly-Buck 转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5161QPWPTQ1
- 商品编号
- C89824
- 商品封装
- HTSSOP-14-EP
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~100V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LM5161-Q1是一款100V、1A的同步降压转换器，集成了高端和低端MOSFET。恒定导通时间控制方案无需环路补偿，支持高降压比，并具有快速瞬态响应。内部反馈放大器可在整个工作温度范围内保持±1%的输出电压调节精度。导通时间与输入电压成反比，从而实现近乎恒定的开关频率。峰值和谷值电流限制电路可防止过载情况。欠压锁定（EN/UVLO）电路提供独立可调的输入欠压阈值和迟滞。LM5161-Q1中的FPWM输入引脚可选择在所有负载水平下采用强制连续导通模式（CCM），或在轻载或无负载条件下采用不连续导通模式（DCM）。在强制CCM模式下工作时，LM5161-Q1支持多输出和隔离式Fly-Buck应用。当编程为DCM模式时，LM5161-Q1无需任何额外的外部反馈纹波注入电路，即可提供严格稳压的降压输出。
商品特性
- 适用于汽车应用
- 通过AEC-Q100认证，结果如下：
- 器件温度等级1：环境工作温度范围为-40℃至125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C5
- 4.5V至100V的宽输入电压范围
- 集成高端和低端开关
- 无需肖特基二极管
- 最大负载电流1A
- 恒定导通时间控制
- 无需外部环路补偿
- 快速瞬态响应
- 轻载时可选DCM降压操作
- CCM选项支持多输出Fly-Buck™
- 无需外部纹波电路（FPWM = 0时）
- 近乎恒定的开关频率
- 频率可调至1MHz
- 可编程软启动时间
- 预偏置启动
- 峰值电流限制保护
- 可调输入欠压锁定和迟滞
- ±1%反馈电压基准
- 热关断保护
- 使用WEBENCH电源设计器基于LM5161-Q1进行定制设计
应用领域
- 工业可编程逻辑控制器
- IGBT栅极驱动偏置电源
- 电信DC/DC初级/次级侧偏置
- 电表电力线通信
- 低功率（<12W）、隔离式DC-DC（Fly-Buck）
- 汽车电子
