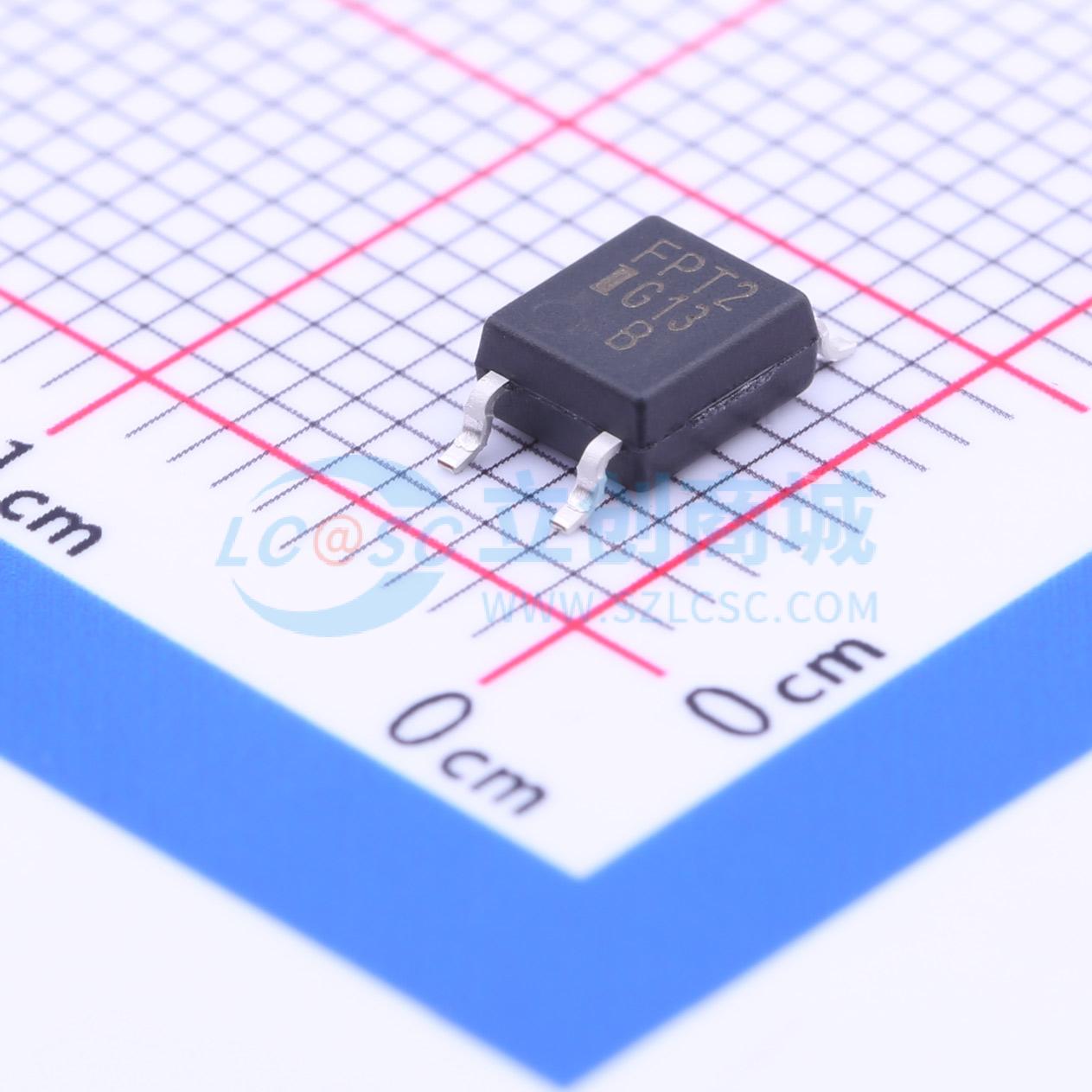

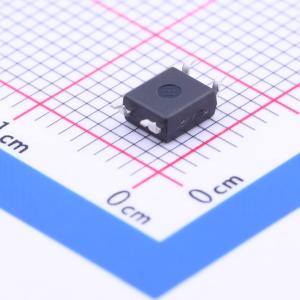

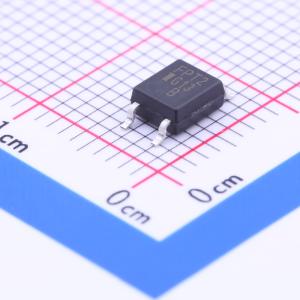

IS121
DC输入 隔离电压(rms):3750V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IS121是一款光耦合隔离器，由一个红外发光二极管和一个NPN硅光电晶体管组成，采用节省空间的双列直插式塑料封装。
- 品牌名称
- ISOCOM(英国安数光)
- 商品型号
- IS121
- 商品编号
- C89874
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 200mV@1mA,20mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
IS121是一款光耦合隔离器，由红外发光二极管和NPN硅光电晶体管组成，采用节省空间的双列直插式塑料封装。
商品特性
- 标记为FPT1
- 电流传输比最小值为50%
- 隔离电压（3.75kV_RMS，5.3kV_pK）
- 所有电气参数100%测试
- 可直接替代东芝TLP121
应用领域
- 计算机终端
- 工业系统控制器
- 测量仪器
- 不同电位和阻抗系统之间的信号传输
