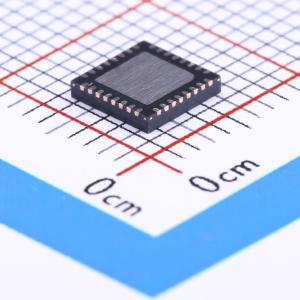

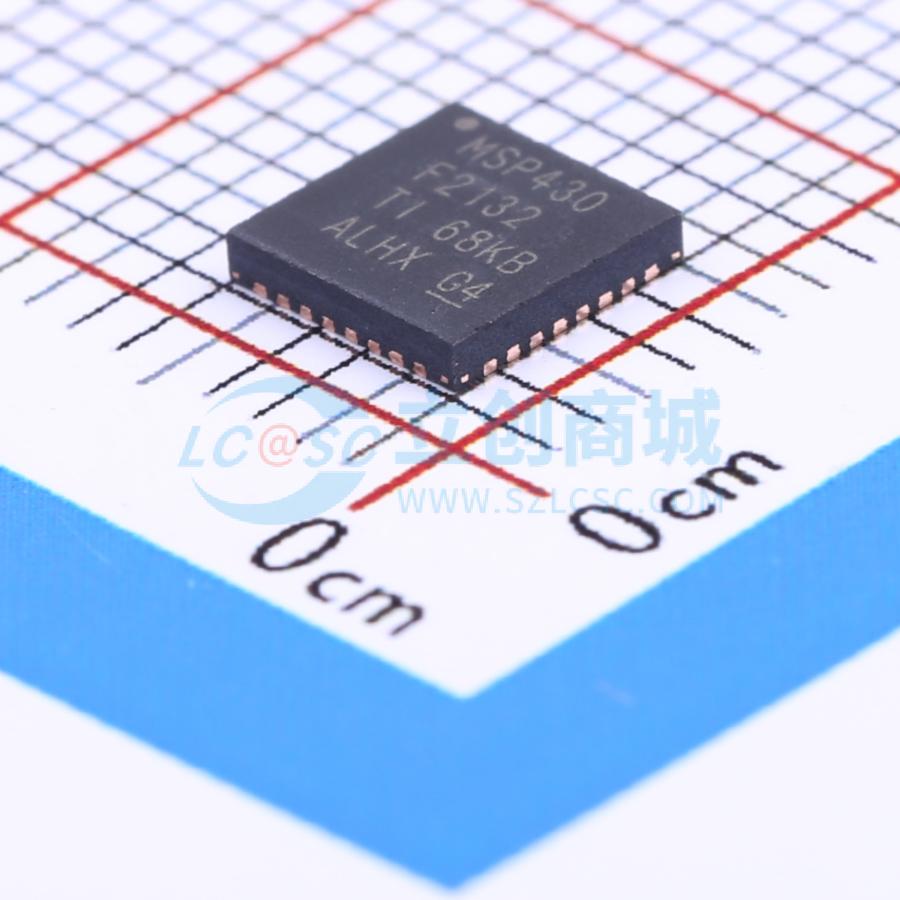

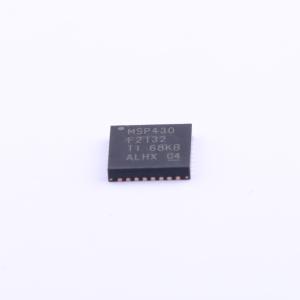

温馨提醒：图片仅供参考，商品以实物为准

MSP430F2132IRHBR

具有 8KB 闪存、512B SRAM、10 位 ADC、比较器和 I2C/SPI/UART 的 16MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430F2132 具有 8KB 闪存、512B SRAM、10 位 ADC、比较器和 I2C/SPI/UART 的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F2132IRHBR
商品编号: C89905
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

德州仪器的MSP430系列超低功耗微控制器包含多个设备，这些设备具有针对不同应用的不同外设组合。该架构结合了五种低功耗模式，优化以在便携式测量应用中实现更长的电池寿命。该设备配备强大的16位RISC CPU、16位寄存器和常数发生器，有助于达到最大的代码效率。数字控制振荡器（DCO）允许从低功耗模式到活动模式的唤醒时间少于1 µs。

MSP430F21X2系列是一种超低功耗微控制器，内置两个16位定时器、快速10位A/D转换器（带集成参考和数据传输控制器DTC）、比较器、使用通用串行通信接口实现的内置通信功能，以及最多24个I/O引脚。

商品特性

低供电电压范围：1.8 V 至 3.6 V
超低功耗
- 活动模式：1 MHz、2.2 V 时为 250 µA
- 待机模式：0.7 µA
- 关闭模式（RAM 保持）：0.1 µA
从待机模式唤醒时间小于 1 µs
16 位 RISC 架构，指令周期时间为 62.5 ns
基本时钟模块配置
- 内部频率最高可达 16 MHz，四个校准频率精度为 ±1%
- 内部超低功耗低频振荡器
- 32 kHz 晶体
- 高频 (HF) 晶体，最高可达 16 MHz
- 谐振器
- 外部数字时钟源
- 外部电阻
16 位 Timer0_A3，带有三个捕获/比较寄存器
16 位 Timer1_A2，带有两个捕获/比较寄存器
片上比较器，用于模拟信号比较功能或斜率模数 (A/D) 转换
10 位 200 ksps A/D 转换器，带有内部参考、采样保持、自动扫描和数据传输控制器
通用串行通信接口
- 增强型 UART 支持自动波特率检测 (LIN)
- IrDA 编码器和解码器
- 同步 SPI
- I2C
可提供 28 引脚 TSSOP (Pw) 和 32 引脚 QFN (RHB 或 RTV) 封装

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	8KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	512Byte
	EEPROM容量	-
	I/O数量	24
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
