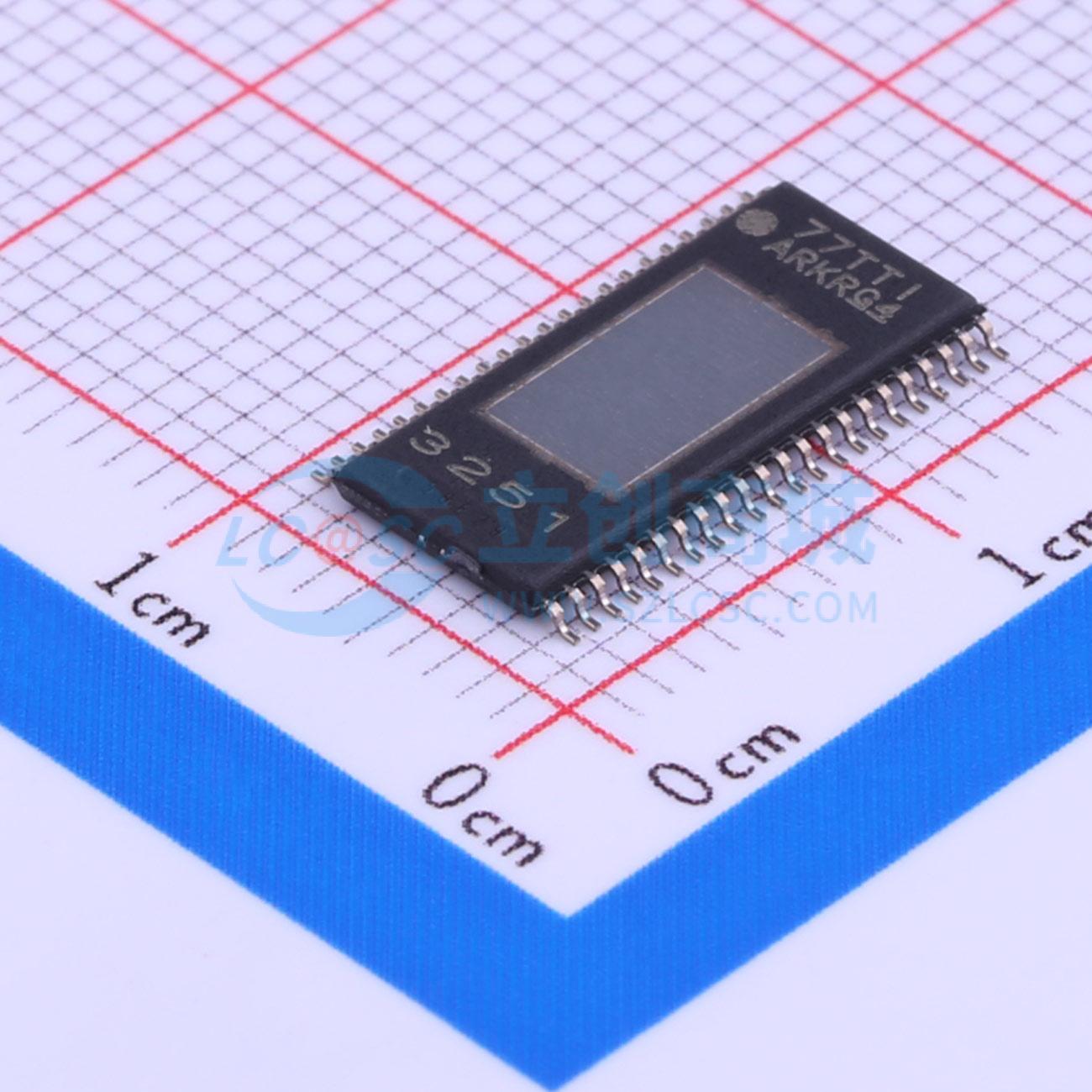

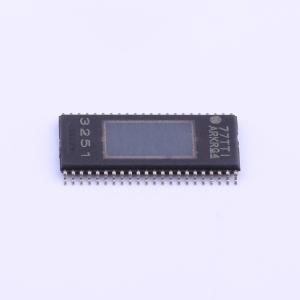

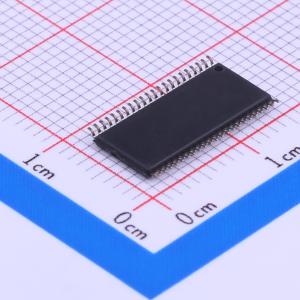

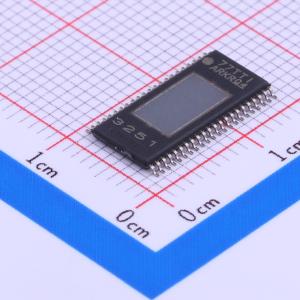

温馨提醒：图片仅供参考，商品以实物为准

TPA3251D2DDVR

220W立体声D类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA3251 175W 立体声、350W 单声道、12V 至 38V 电源电压、模拟输入 D 类智能音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA3251D2DDVR
商品编号: C89971
商品封装: HTSSOP-44-6.1mm
包装方式: 编带
商品毛重: 6克(g)

商品参数

商品概述

TPA3251是一款高性能D类功率放大器，能以D类效率实现真正的优质音质。它采用先进的集成反馈设计和专有的高速栅极驱动器误差校正技术（PurePath UltraHD）。该技术可在整个音频频段实现超低失真和卓越的音频质量。该器件可向4Ω负载提供高达2x175W的功率，向3Ω负载提供2x220W的功率，并具备2VRMS模拟输入接口，可与TI的PCM5242等高性能DAC无缝配合。除了出色的音频性能，TPA3251还实现了高功率效率和极低的功率级静态损耗（低于1W）。这通过使用60mΩ MOSFET和优化的栅极驱动器方案实现，与典型的分立实现方案相比，静态损耗显著降低。

商品特性

差分模拟输入
总谐波失真加噪声（THD+N）为10%时的总输出功率
- BTL配置下，向4Ω负载输出175W立体声功率
- BTL配置下，向3Ω负载输出220W立体声功率
- PBTL配置下，向2Ω负载输出350W单声道功率
总谐波失真加噪声（THD+N）为1%时的总输出功率
- BTL配置下，向4Ω负载输出140W立体声功率
- BTL配置下，向3Ω负载输出175W立体声功率
- PBTL配置下，向2Ω负载输出285W单声道功率
采用高速栅极驱动器误差校正的先进集成反馈设计（PurePath Ultra-HD）
信号带宽高达100kHz，可处理高清源的高频内容
向4Ω负载输出1W功率时，总谐波失真加噪声（THD+N）超低，仅为0.005%，直至削波时THD+N<0.01%
电源抑制比（PSRR）为60dB（BTL，无输入信号）
输出噪声<60μV（A加权）
信噪比（SNR）>111dB（A加权）
支持多种配置：立体声、单声道、2.1声道和4路单端
启动和停止时无咔嗒声和噗噗声
D类工作效率达90%（4Ω负载）
宽电源电压范围12V至36V
具备自保护设计（包括欠压、过温、削波和短路保护）并带有错误报告功能
采用推荐的系统设计时符合电磁干扰（EMI）标准

应用领域

蓝光光盘/DVD接收器
高端家庭影院一体化（HTiB）系统
音频视频（AV）接收器
高端条形音箱
迷你组合系统
有源扬声器和低音炮

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	220Wx2@3Ω
	工作电压	13V~36V
	总谐波失真+噪声(THD+N)	0.005%

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	111dB
	输入类型	差分
	电源纹波抑制比(PSRR)	60dB
	效率	90%
