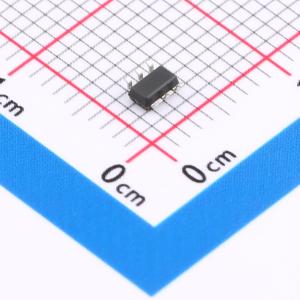

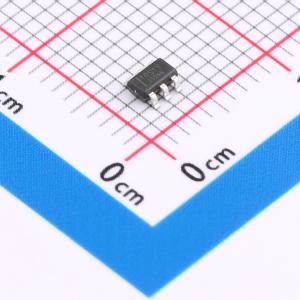

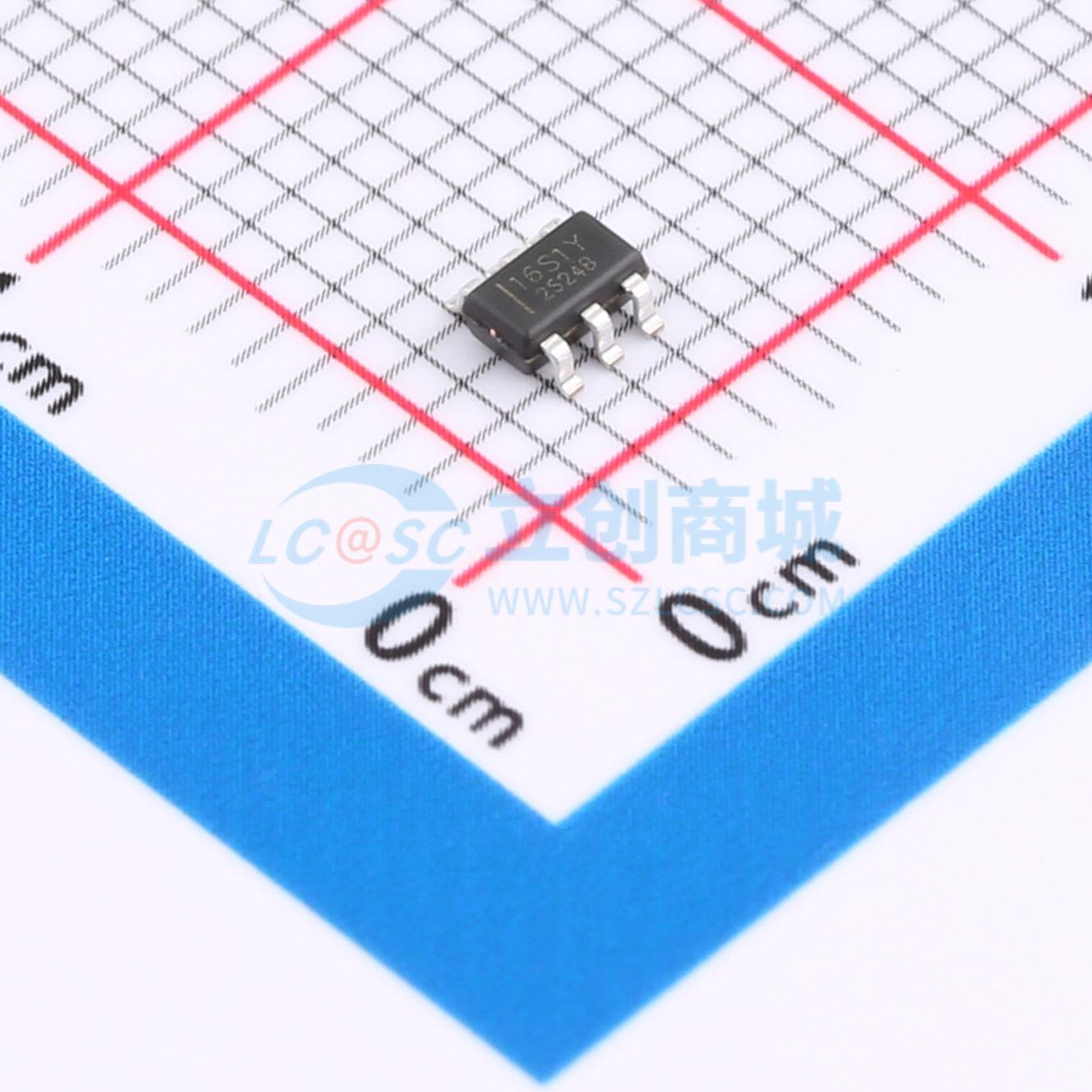

GT20L16S1Y
标准点阵汉字库芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 内含16x16点阵的汉字库芯片
- 品牌名称
- GENITOP(高通)
- 商品型号
- GT20L16S1Y
- 商品编号
- C86840
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 字库芯片 | |
| 字符集 | GB2312 | |
| 接口类型 | SPI | |
| 字号 | 16x16 | |
| 时钟频率(fc) | 80MHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.7V~3.6V | |
| 工作电流 | 8mA | |
| 待机电流 | 8uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 内置点阵字库；支持不等宽字体；内置GBK/GB2312/Unicode码表 |
商品概述
GT20L16S1Y是一款内置16x16点阵汉字库的芯片，支持GB2312国标简体汉字和ASCII字符集，字符点阵排列格式为竖置横排。用户可通过字符内码，利用配套库文件中的函数接口直接读取对应点阵信息。此外，该芯片提供64KB用户可擦写空间，包含16个扇区，每个扇区4KB（16页，每页256字节），可自由写入的地址范围为0x6FFF~0x7FFFF。该空间仅支持通过上位机烧录，可重复擦写次数超过10万次。
商品特性
- 数据总线：SPI串行总线接口
- 点阵排列方式：竖置横排
- 时钟频率：45MHz @ 3.3V
- 工作电压：2.7V ~ 3.6V
- 工作电流：读取电流最大20mA，写入电流最大30mA
- 睡眠电流：最大8μA
- 工作温度：-40℃ ~ 85℃
- 封装：SOT23-6
- 字符集：GB2312
- 字号：16x16点阵
