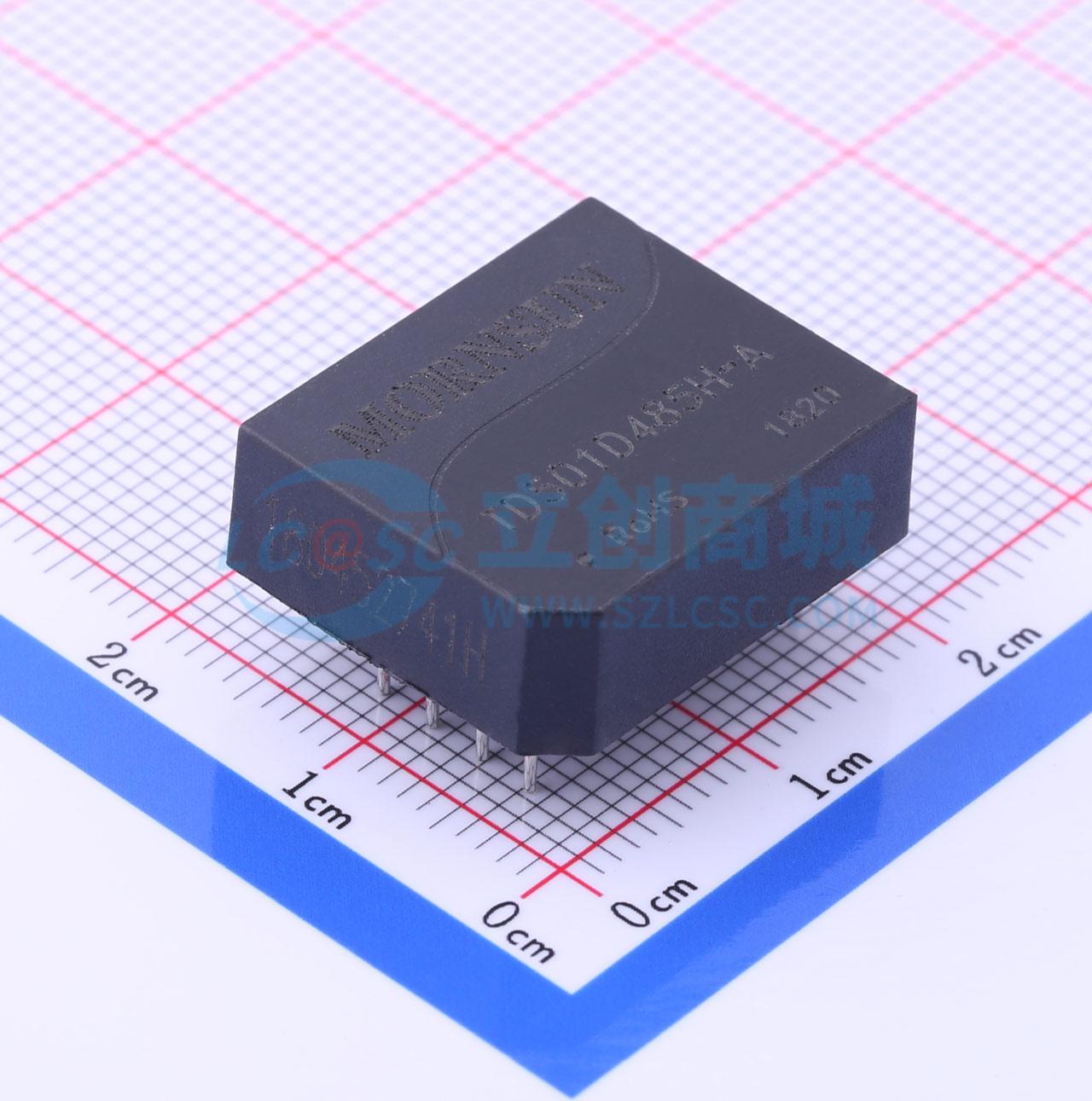

TD501D485H-A

单路高速RS485隔离收发模块(自动切换) 115.2Kbps 32

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单路高速RS485 隔离收发模块（自动切换）5V系统
品牌名称: MORNSUN(金升阳)
商品型号: TD501D485H-A
商品编号: C86845
商品封装: DIP-7
包装方式: 管装
商品毛重: 1.793克(g)

商品参数

通信波特率高达115200bps
同一网络可支持连接32个节点
输入、输出隔离电压：2500VDC
内置高效率隔离电源
工作温度范围:-40℃～+85℃
产品具有ESD防护，完整的EMC推荐电路
自动收发切换
单路高速 RS485 隔离收发模块系列 TD301D485H-A/ TD501D485H-A ，是一款集成隔离电源，信号隔离芯片，RS485 收发芯片和
总线保护器件于一体的 RS485 协议收发模块。
产品的主要功能是将逻辑电平转换为 RS485 协议的差分电平，实现信号隔离；产品自带定压隔离电源，可实现 2500VDC 的电气
隔离，并具有 ESD 保护功能。除此之外，产品具有自动切换收发功能，不再需要通过 CON 脚进行收发控制，在一定程度上减少了
设计的复杂性，产品可方便地嵌入用户设备，使设备轻松实现 RS485 协议网络的连接功能。

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	RS485总线模块
	数据速率	115.2Kbps
	是否静电保护	是
	工作电压	4.75V~5.25V
	隔离电压(Vrms)	2500V

	属性	参数值
	节点数	32
	静态电流(Iq)	40mA
	自动流控	是
	工作温度	-40℃~+85℃
