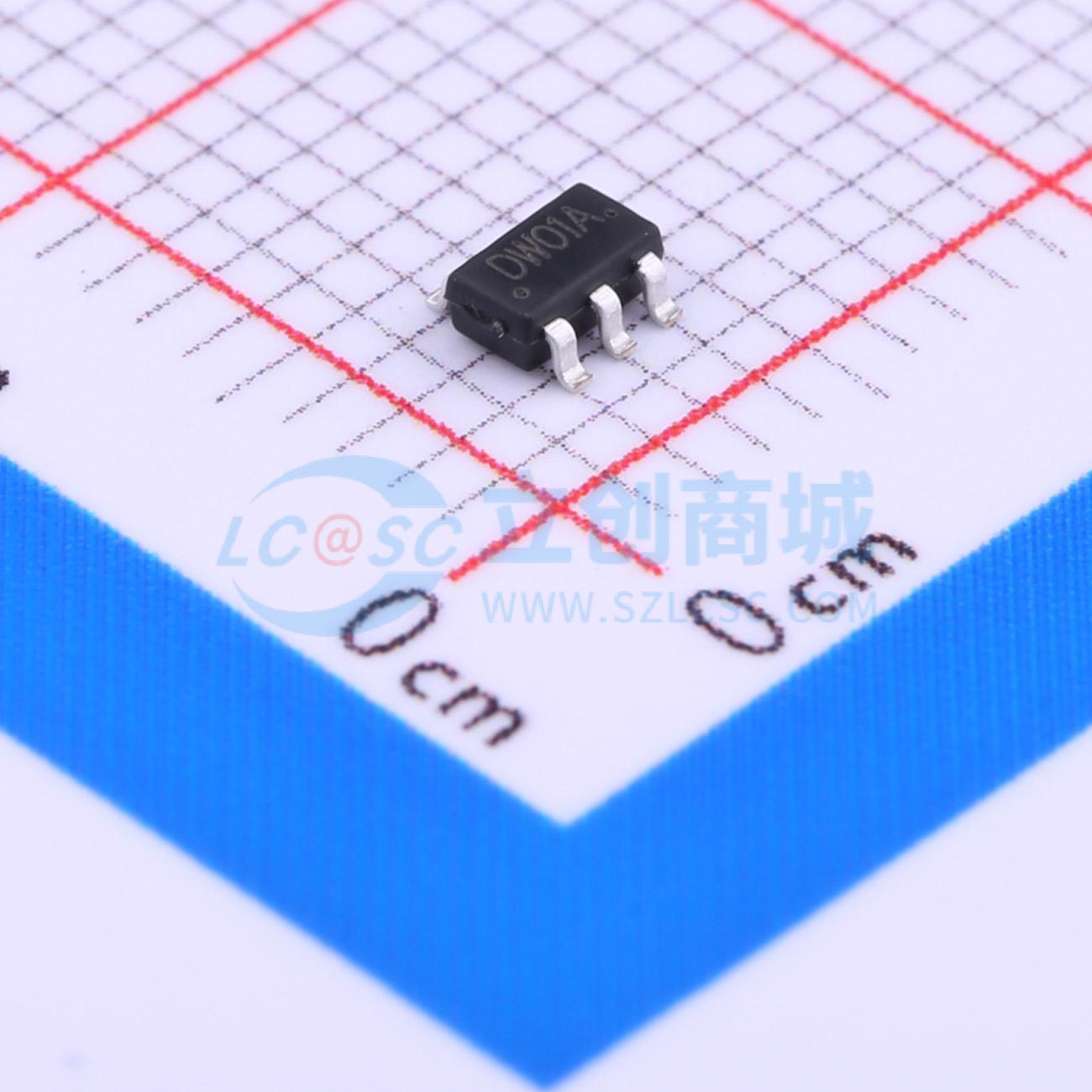

温馨提醒：图片仅供参考，商品以实物为准

WSTDW01

电池保护IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 工作电压 1.5V-9.0V 工作电流 2.4uA 过充电压 4.3V 过充释放电流 4.1V 过放电压 2.4V 过放释放电压 3.0V 产品应用电池保护
品牌名称: WINSOK(微硕)
商品型号: WSTDW01
商品编号: C86873
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

DW01电池保护IC专为保护单节锂离子/聚合物电池供电系统（如手机）中的锂离子/聚合物电池而设计，防止其因过充电、过放电和/或过电流而损坏或缩短使用寿命。超小封装和较少的外部元件需求，使其非常适合集成到电池组有限的空间中。精确的±50mV过充电检测电压确保安全且充分的充电。极低的待机电流在电池储存时消耗极少的电量。

商品特性

单节锂离子/锂聚合物电池组保护IC
采用微型封装SOT - 23 - 6，减小电路板尺寸
静态电流超低，z μA（Vcc = 3.9V）
掉电电流超低，0.1 μA（Vcc = 2.0V）
DW01 Plus的精确过充电保护电压为4.3V ±50mV
过充电模式下的负载检测功能
过电流保护有两个检测级别
延迟时间由内部电路产生
无需外部电容

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	2V~4.3V
	最大充电电流	-
	充电饱和电压	4.3V

	属性	参数值
	放电截止电压	-
	电池类型	-
	电池节数	-
	工作温度	-40℃~+85℃
