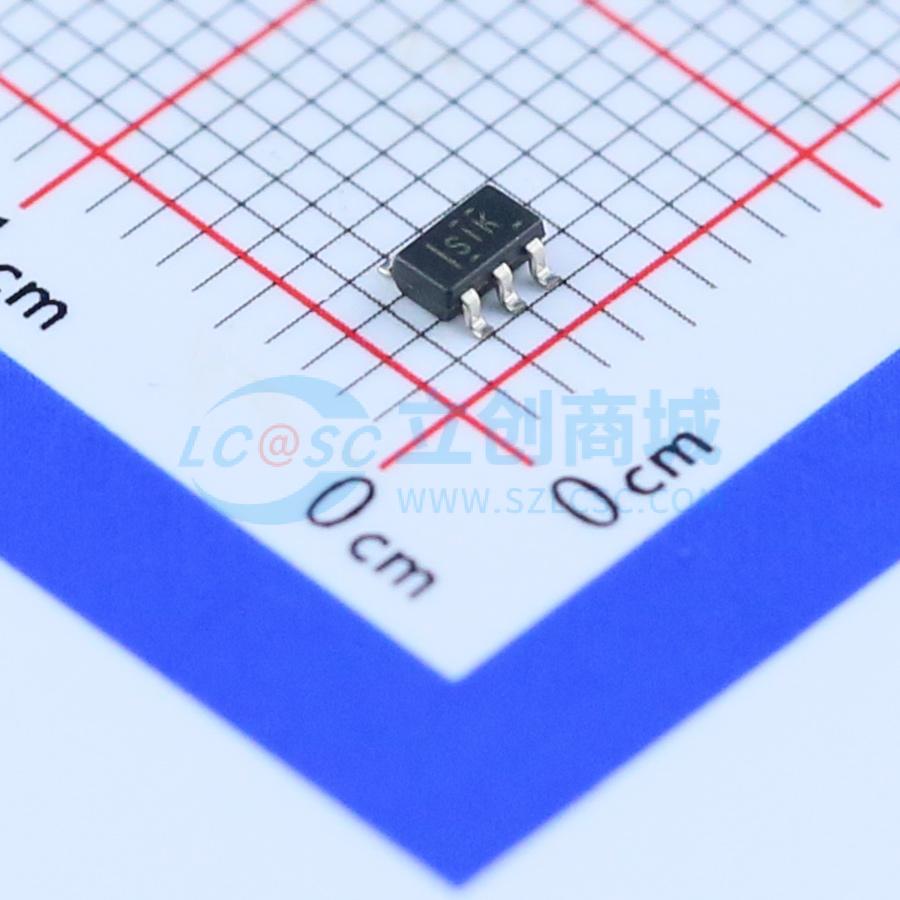

温馨提醒：图片仅供参考，商品以实物为准

TLV62565DBVR

1.5A高效降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV62565是一款采用5引脚SOT-23封装的1.5A高效同步降压转换器。输入电压范围为2.7V至5.5V,典型开关频率为1.5MHz,输出电流高达1.5A。该器件具有自适应接通时间电流控制、轻载省电模式、50uA运行静态电流、95%的最大占空比和出色的交流和瞬态负载响应。
品牌名称: TI(德州仪器)
商品型号: TLV62565DBVR
商品编号: C87122
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

TLV62565/6 器件是针对小型解决方案尺寸和高效率进行优化的同步降压转换器。此器件集成了能够传送高达1.5A 输出电流的开关。此器件借助谷值电流模式控制系统配置，根据自适应接通时间进行工作。中等或重负载时的典型工作频率为1.5MHz。此器件被优化以便即使在使用小型外部组件时也能实现极低的输出电压纹波，并且特有一个出色的负载瞬态响应。轻负载期间，TLV62565/6 在最低静态电流（典型值50μA ）时自动进入省电模式以在整个负载电流范围内保持高效率。关断时，流耗减少至小于 1μA 。 TLV62565/6 通过一个外部电阻分压器来提供一个可调输出电压。输出电压启动斜坡由一个内部软启动控制，通常情况下为 250μs 。通过配置使能(TLV62565)和电源正常(TLV62566) 引脚也有可能实现电源排序。其它诸如过流保护和过热保护的特性是内置的。TLV62565/6 器件采用5 引脚SOT-23 封装。

商品特性

输入电压范围：2.7V 至5.5V
1.5MHz 典型开关频率
输出电流高达1.5A（最大值）
自适应接通时间电流控制
针对轻载效率的省电模式
50μA 运行静态电流
效率高达 95%
过流保护
95% 最大占空比
出色的交流和瞬态负载响应
电源正常输出，TLV62566 250μs 的内部软启动（典型值）
可调节输出电压
热关断保护
采用5 引脚小外形尺寸晶体管(SOT)-23 封装

应用领域

便携式设备
DSL 调制解调器
硬盘驱动器
机顶盒
平板电脑

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	600mV~5.23V
	输出电流	1.5A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	50uA
	开关管(内置/外置)	内置
	输出类型	可调
