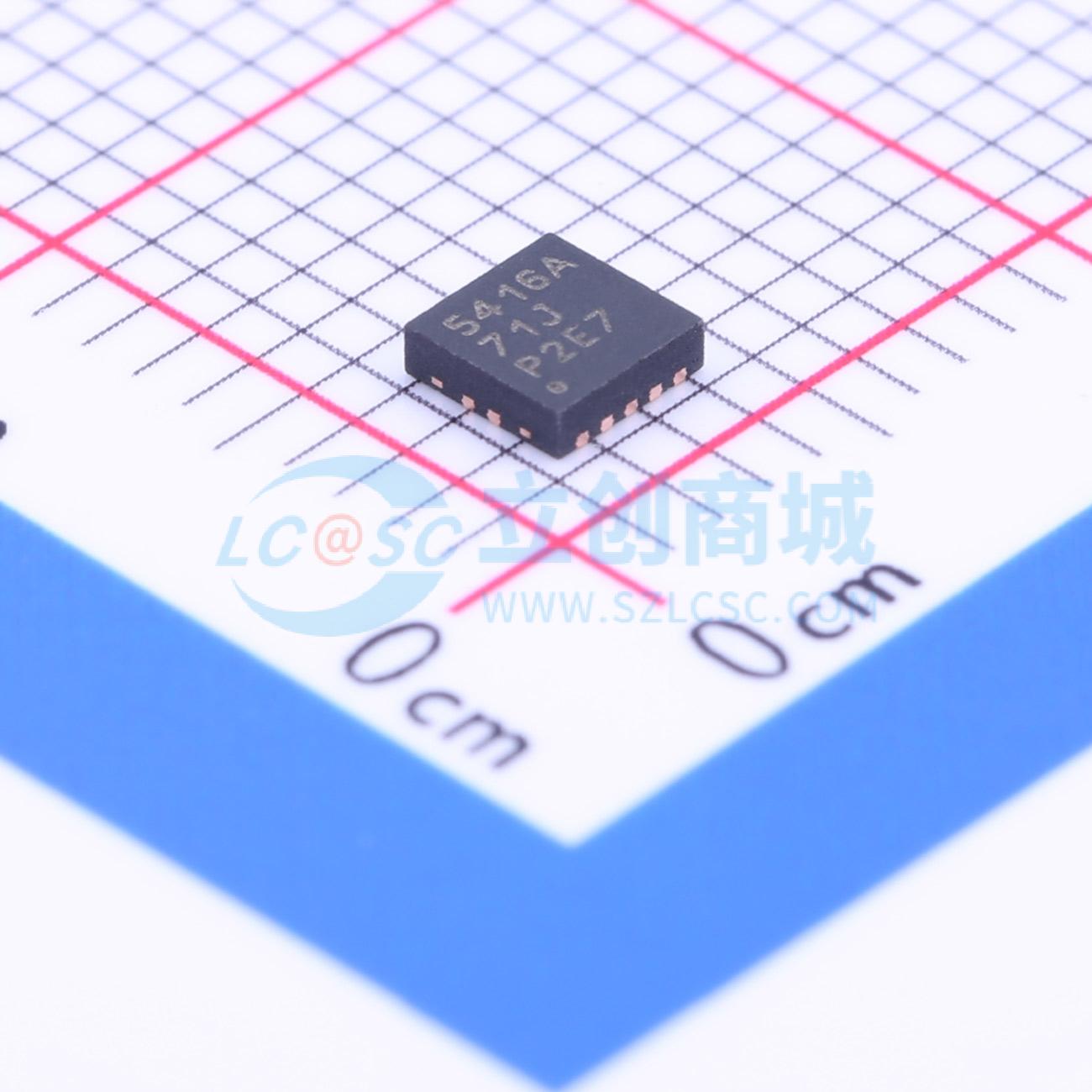

温馨提醒：图片仅供参考，商品以实物为准
TPS54160ADRCT
60V 1.5A 降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54160A 是一款 60V、1.5A 的降压调节器,具有集成的高侧 MOSFET。它支持 3.5V 至 60V 的输入电压范围,具有低纹波脉冲跳过模式,可降低无负载时的输出供应电流至 116 μA。使用使能引脚,关断时的供应电流可减少到 1.3 μA。调整的 UVLO 电压和迟滞,以及可调的慢启动/排序功能,使其适用于各种工业和商业低功耗系统。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54160ADRCT
- 商品编号
- C88043
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.039克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~60V | |
| 输出电压 | 800mV~58V | |
| 输出电流 | 1.5A | |
| 开关频率 | 100kHz~2.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 116uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54160A 器件是一款具有集成高压侧MOSFET的60V、1.5A降压稳压器。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式将无负载时的调节输出电源电流降低至116 μA。通过使能引脚，关断电源电流可降至1.3 μA。
欠压锁定内部设定为2.5V，但可以通过使能引脚增加。输出电压启动斜坡由慢启动引脚控制，该引脚也可以配置为sequencing/tracking。开漏电源正常信号表示输出电压在其标称电压的94%至107%之间。
宽范围的开关频率允许优化效率和外部元件尺寸。频率回折和热关断在过载条件下保护器件。
商品特性
- 3.5 V 至 60 V 输入电压范围
- 200 mΩ 高边 MOSFET
- 轻负载下具有脉冲跳跃 Eco-mode 的高效率
- TPS54160A 的使能阈值比 TPS54160 更严格，以实现更准确的 UVLO 电压
- 可调节的 UVLO 电压和迟滞
- 116 μA 工作静态电流
- 1.3 μA 关断电流
- 100 kHz 至 2.5 MHz 开关频率
- 可与外部时钟同步
- 可调节的慢启动/时序
- UV 和 OV 电源良好输出
- 0.8 V 内部电压基准
- MSOP10 和 3mm x 3mm VSON 封装，带 PowerPAD
- 由 WEBENCH 和 SwitcherPro 软件工具支持
应用领域
- 12V、24V 和 48V 工业和商用
- 低功耗系统
- 汽车后市场配件：视频、GPS、娱乐
