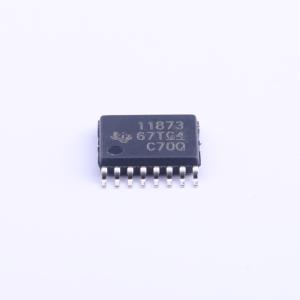

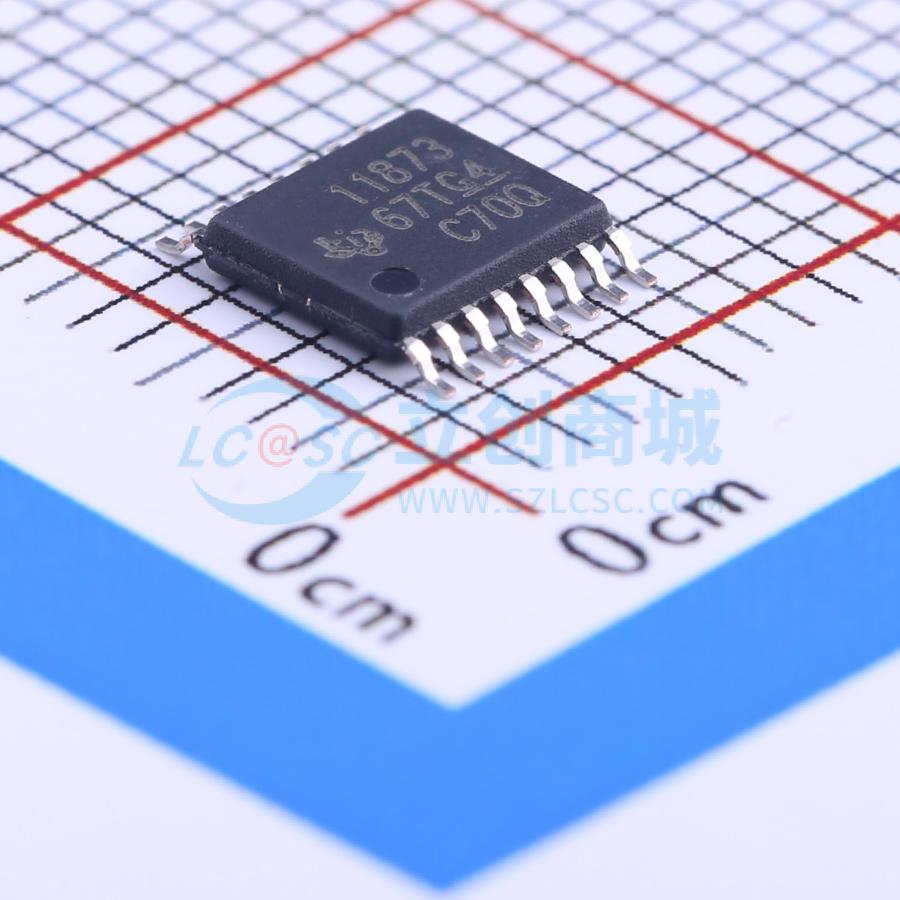

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 是 | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值电流 | 2A | |
| 工作电压 | 5V~16V | |
| 导通电阻 | 450mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
DRV11873是一款具有集成功率MOSFET的三相无传感器电机驱动器，连续驱动电流达1.5A，峰值驱动电流高达2A。专为风扇电机驱动应用设计，噪声低且所需的外部组件数量少。具有内置过电流保护，无需外部电流感测电阻。同步整流运行模式可提高电机驱动器应用的效率。通过开漏输出端输出FG和RD以指示电机状态。实现了适合三相电机的150°无传感器反电动势(BEMF)控制方案。采用高效散热型16引脚TSSOP封装。额定工作温度为 -40°C至125°C。
商品特性
- 输入电压范围：5V至16V
- 六个具有1.5V持续输出电流的集成型金属氧化物半导体场效应晶体管(MOSFET)
- 总驱动器H + L RDSON：450mΩ
- 无传感器私有BMEF控制系统配置
- 150°整流同步整流脉宽调制(PWM)操作
- FG和RD开漏输出
- 适合外部使用的5V LDO，电流高达20mA
- 7kHz至100kHz的PWMIN输入
- 过电流保护，限值可通过外部电阻调节
- 锁定检测
- 电压浪涌保护
- 欠压闭锁(UVLO)
- 热关断
应用领域
- 电器冷却风扇
- 台式机冷却风扇
- 服务器冷却风扇
