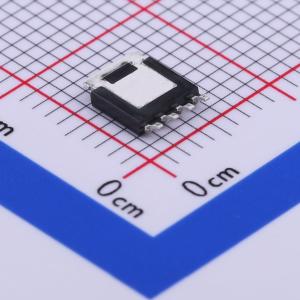

温馨提醒：图片仅供参考，商品以实物为准
PSMN1R8-40YLC,115
1个N沟道 耐压:40V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,40V,100A,1.8mΩ@4.5V
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMN1R8-40YLC,115
- 商品编号
- C88071
- 商品封装
- LFPAK56(PowerSO-8)
- 包装方式
- 编带
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 1.8mΩ@4.5V,25A | |
| 耗散功率(Pd) | 272W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.45V | |
| 栅极电荷量(Qg) | 45nC@4.5V | |
| 输入电容(Ciss) | 6.68nF@20V | |
| 反向传输电容(Crss) | 310pF@20V | |
| 工作温度 | -55℃~+175℃ |
商品概述
LFPAK封装的逻辑电平增强型N沟道MOSFET。本产品经设计和认证，适用于广泛的工业、通信和家用设备。
商品特性
- 高可靠性Power SO8封装，可在175°C环境下使用
- 采用NextPower超结技术，针对4.5V栅极驱动进行优化
- 超低的QG、QGD和QOSS，可在高低负载下实现高系统效率
- 超低的导通电阻和低寄生电感
应用领域
- 直流-直流转换器
- 负载开关
- 电源“或”功能
- 服务器电源
- 同步整流器
