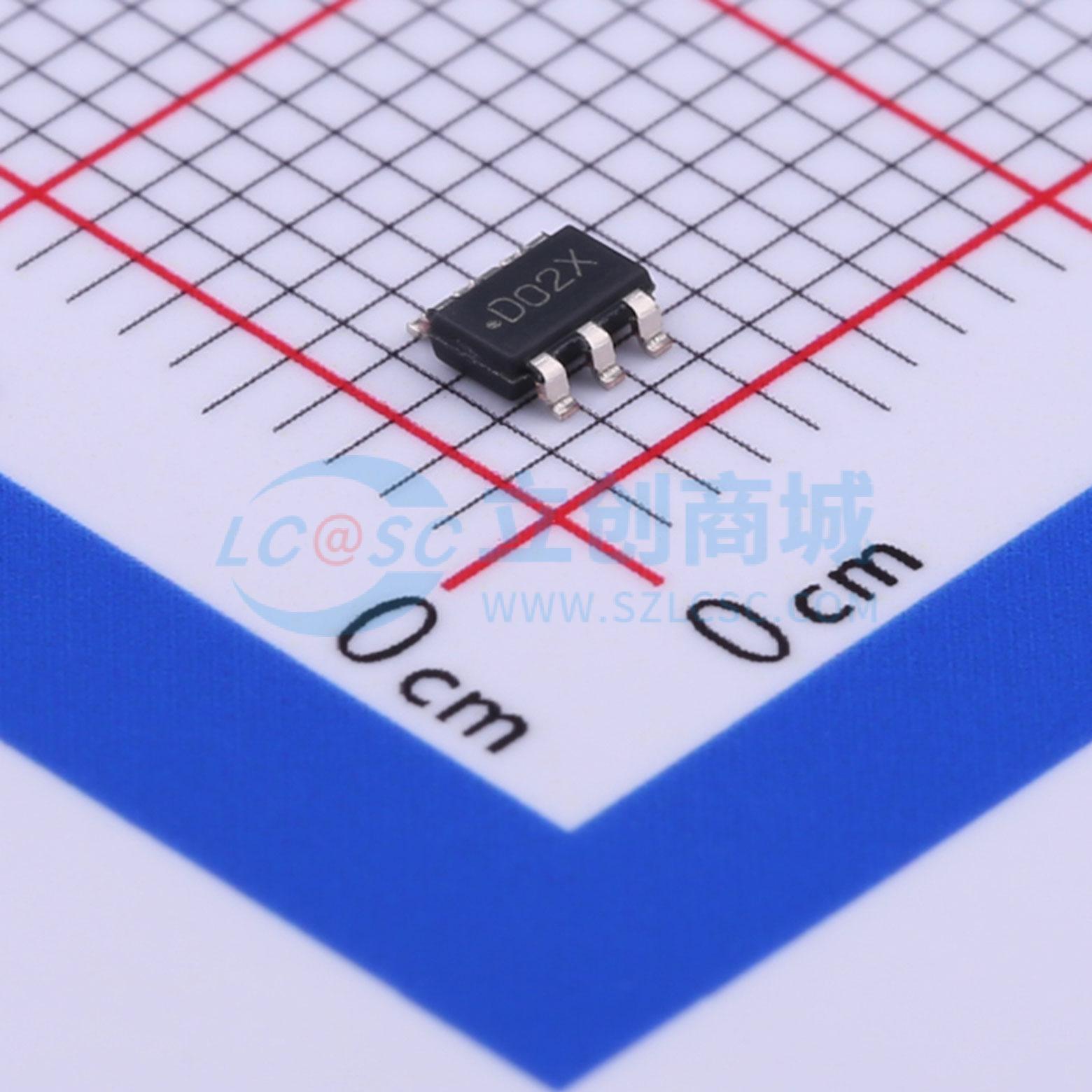

LMR16006XDDCR
60V 0.6A 降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMR16006 是一款 PWM DC/DC 降压调节器,输入电压范围为 4V 至 60V,适用于工业和汽车应用。该调节器在 ECO 模式下的待机电流仅为 28μA,支持高达 600mA 的输出电流,开关频率为 0.7MHz 和 2.1MHz。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR16006XDDCR
- 商品编号
- C87080
- 商品封装
- SOT-6
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~60V | |
| 输出电压 | 765mV~55V | |
| 输出电流 | 600mA | |
| 开关频率 | 700kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 28uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LMR16006 是一种 PWM DC/DC 降压（降压）稳压器。其宽输入范围为4V至60V，适用于从工业到汽车等广泛的应用领域，可从非稳压电源进行电源调节。在ECO模式下，该稳压器的待机电流为28 µA，适合电池供电系统使用。超低的1 µA关机电流可以进一步延长电池寿命。工作频率固定为0.7 MHz（X版本）和2.1 MHz（Y版本），允许使用较小的外部元件，同时仍能保持较低的输出纹波电压。内部实现了软启动和补偿电路，使得该器件可以最小化外部元件使用。LMR16006 优化用于高达600 mA的负载电流。它具有0.765 V的典型反馈电压。该器件内置了逐脉冲电流限制、热感应以及过功率耗散导致的关断等保护功能。LMR16006 采用低剖面SOT-6L封装。
商品特性
- ECO模式下超低28 μA待机电流
- 输入电压范围4至60 V
- 关机电流1 μA
- 支持高占空比运行
- 输出电流高达600 mA
- 0.7 MHz和2.1 MHz开关频率
- 内部补偿
- 高电压使能输入
- 内部软启动
- 过流保护
- 过温保护
- 小巧的整体解决方案尺寸（SOT-6L封装）
- 使用WEBENCH Power Designer创建基于LMR16006的定制设计
应用领域
- 分布式工业电源系统
- 汽车行业
- 电池供电设备
- 便携式手持仪器
- 便携式媒体播放器
