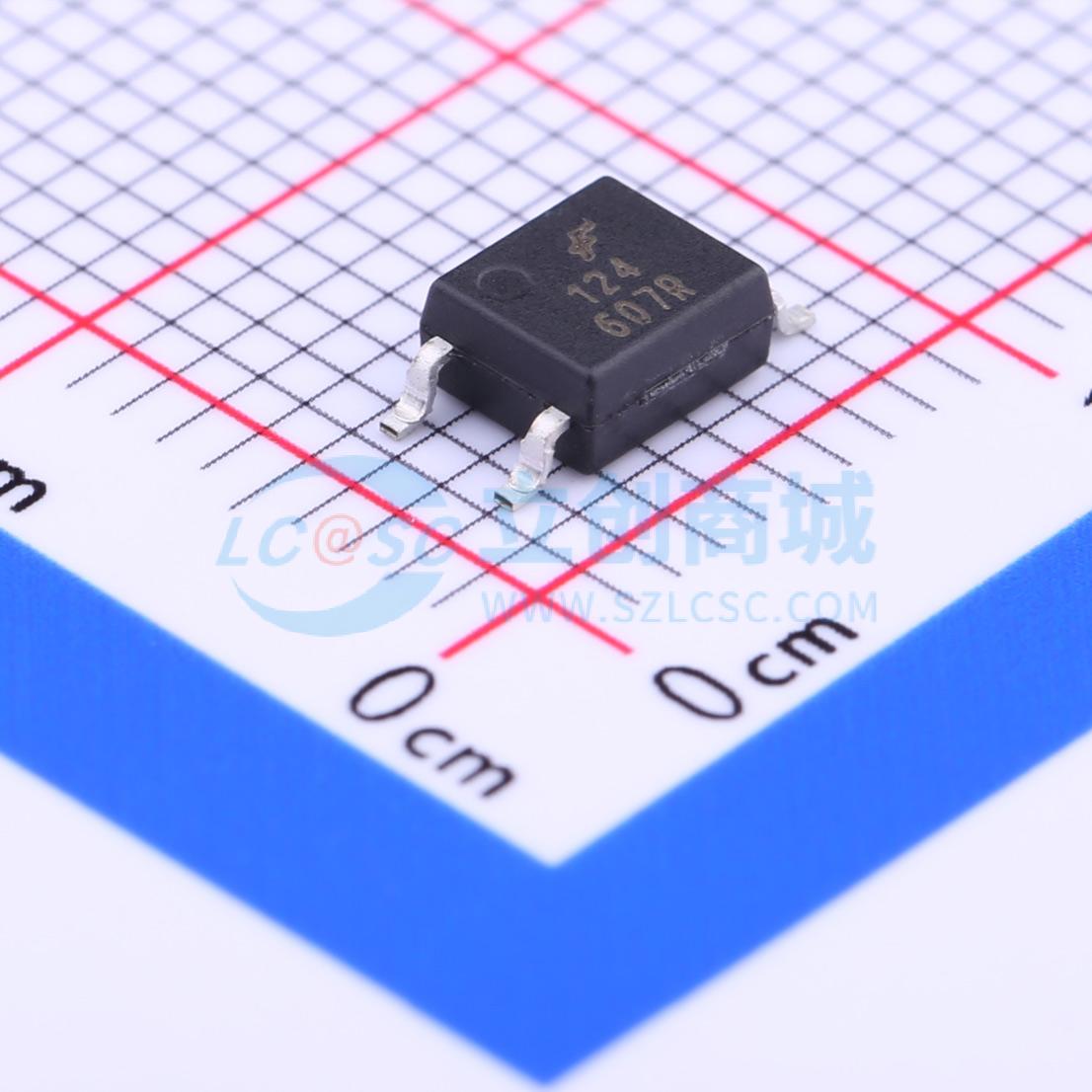

FODM124
4引脚全节距迷你扁平封装光电晶体管光耦合器
- 描述
- FODM121、FODM124 和 FODM2701 系列包含砷化镓红外线发光二极管，该二极管驱动紧凑型 4 引脚微型扁平封装中的光电晶体管。 引脚节距是 2.54 mm。FODM2705 系列包含两个反向并联的砷化镓红外线发光二极管，用于交流运行。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FODM124
- 商品编号
- C87103
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 管装
- 商品毛重
- 0.217克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.3V | |
| 输出电流 | 80mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 9V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@1mA,0.5mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 3us | |
| 工作温度 | -40℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 1200% | |
| 总功耗(Pd) | 150mW | |
| 正向电流(If) | 50mA |
商品概述
FODM121系列、FODM124和FODM2701由一个砷化镓红外发光二极管驱动一个光电晶体管组成，采用紧凑的4引脚迷你扁平封装。引脚间距为2.54 mm。FODM2705由两个反向并联的砷化镓红外发光二极管组成，适用于交流工作。
商品特性
- 爬电距离/电气间隙大于5 mm
- 紧凑的4引脚表面贴装封装（最大安装高度2.4 mm）
- 选定组的电流传输比：
- 直流输入：
- FODM121：50–600%
- FODM121A：100 - 300%
- FODM121B：50–150%
- FODM121C：100 - 200%
- FODM124：最小100%
- FODM2701：50–300%
- 交流输入：FODM2705：50–300%
- 直流输入：
- 安全和法规认证：
- UL1577，3750 VACRMS，持续1分钟
- DIN−EN/IEC60747−5−5，峰值工作绝缘电压565 V
- 该器件无铅且符合RoHS标准
应用领域
- 数字逻辑输入
- 微处理器输入
- 电源监控
- 双绞线线路接收器
- 电话线接收器
