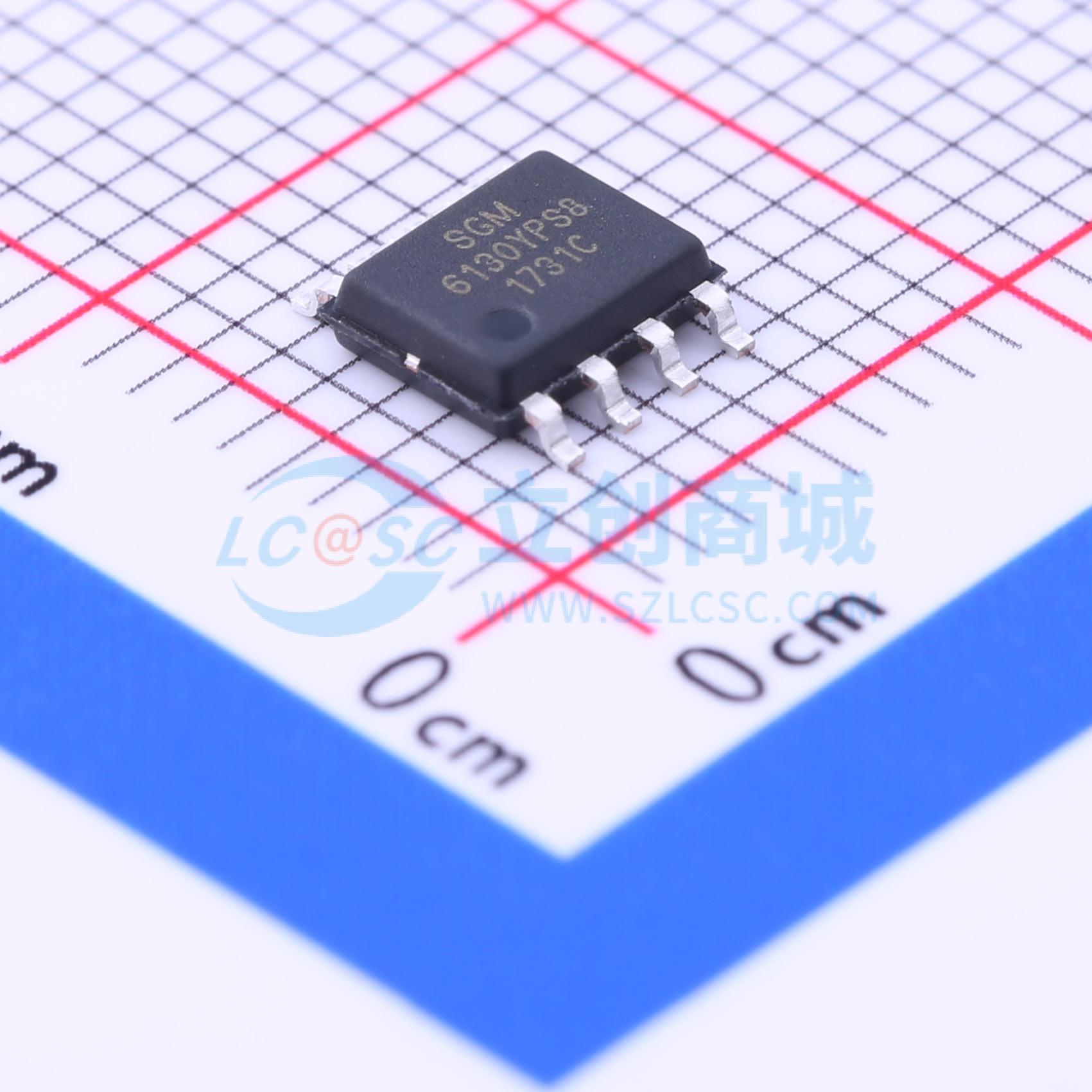

温馨提醒：图片仅供参考，商品以实物为准
SGM6130YPS8G/TR
3A、28.5V、385kHz降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SGM6130是一款电流模式降压调节器,内置功率MOSFET,可提供3A连续输出电流,输入电压范围为4.5V至28.5V,固定385kHz开关频率,输出电压可调范围为0.8V至25V。具有多种保护功能,包括逐周期电流限制和热关断保护。工作温度范围为-40°C至+85°C。
- 品牌名称
- SGMICRO(圣邦微)
- 商品型号
- SGM6130YPS8G/TR
- 商品编号
- C87094
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.207克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~28.5V | |
| 输出电压 | 800mV~25V | |
| 输出电流 | 3A | |
| 开关频率 | 385kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 800uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SGM6130是一款带有内部功率MOSFET的电流模式降压稳压器。该器件在4.5V至28.5V的宽输入电压范围内可实现3A的连续输出电流，并具有出色的负载和线路调节性能。SGM6130的开关频率为385kHz，电流模式操作提供了快速瞬态响应并简化了环路稳定。
SGM6130在运行时峰值效率可达94%。在关断模式下，稳压器的供电电流小于18μA。保护特性包括逐周期电流限制和热关断。该器件还包括内部软启动和外部可调软启动功能，以限制浪涌电流并防止输出电压过冲。
SGM6130采用绿色SOIC-8（裸露焊盘）封装，只需少量易于获得的外部元件即可完成3A降压DC/DC转换器解决方案。
商品特性
- 3A 输出电流
- 高效率：高达94%
- 4.5V至28.5V输入电压范围
- 关断电源电流<18μA
- 100mΩ内部功率MOSFET开关
- 固定385kHz开关频率
- 输出可调范围从0.8V到25V
- 周期性电流限制保护
- 热关断保护
- 欠压闭锁
- 与低ESR陶瓷电容稳定
- -40℃至±85℃工作温度范围
- 提供绿色SOIC-8（裸露焊盘）封装
应用领域
- 分布式电源系统
- 电池充电器
- 平板电视
- 机顶盒
- 线性稳压器的预稳压器
- 点烟器供电设备
- DVD/个人视频录像设备
