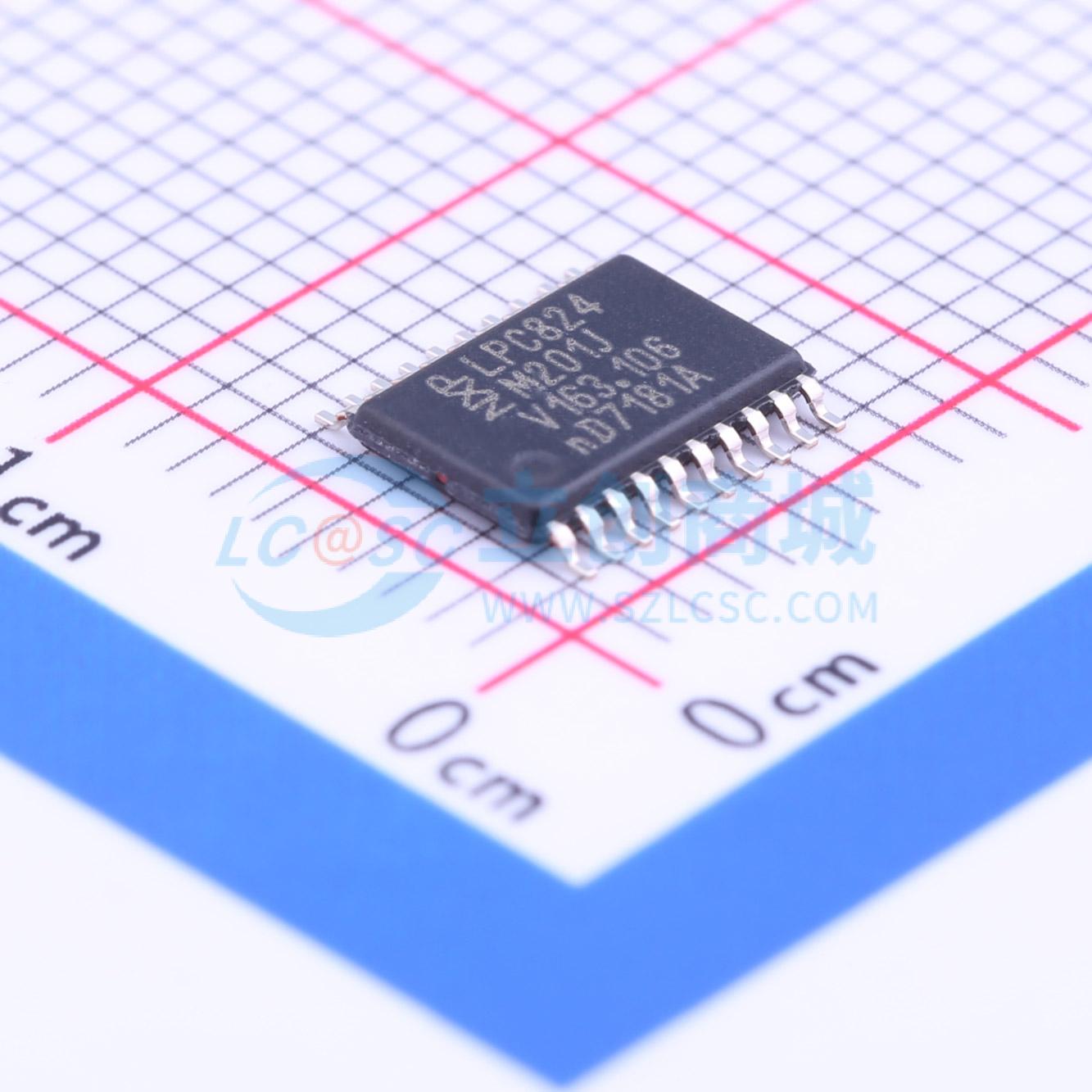

LPC824M201JDH20J

LPC82x 是一款基于ARM Cortex-M0+ 的低成本32 位MCU 系列器件，工作时CPU 频率高达30 MHz。LPC82x 支持最高32 KB 闪存和8 KB SRAM。 LPC82x 的配套外设包括一个CRC 引擎、四个I2C 总线接口、最多三个USART、最多两个SPI 接口、一个多速率定时器、自唤醒定时器、带PWM 功能的状态可配置定时器(SCTimer/PWM)、一个DMA、一个12 位ADC、一个模拟比较器、功能可配置I/O 端口（可通过开关矩阵配置）、一个输入模式匹配引擎和最多29 个通用I/O 引脚。

• 连接至ARM Cortex-M0+ IO 总线的高速GPIO 接口，集成了多达29 个通用I/O(GPIO) 管脚，并具备可配置上拉/ 下拉电阻、可编程开漏模式、输入反相器和数字滤波器。GPIO 方向控制支持单独设置/ 清除/ 切换单个位
• 四个管脚具备大电流源输出驱动能力 (20 mA)
• 两个真正开漏管脚具备大电流灌入驱动能力 (20 mA)
• GPIO 中断生成功能，8 个GPIO 输入具有布尔模式匹配功能
• 用于灵活配置每个I/O 管脚功能的开关矩阵
• CRC 引擎
• 带18 条通道和9 个触发器输入的DMA
• 状态可配置定时器(SCTimer/PWM)，具备用于定时和PWM 应用的输入和输出功能（包括捕获和匹配）。每个SCTimer/PWM 输入经过多路复用，可允许从多个输入源（如管脚、ADC 中断或比较器输出）中进行选择
• 四通道多速率定时器(MRT)，以多达4 种可编程固定速率生成可重复中断
• 自唤醒定时器(WKT)，采用IRC或低功耗、低频率内部振荡器或始终上电电源域中的外部时钟输入作为时钟输入
• 窗口看门狗定时器(WWDT)
• 一个12位ADC，带多达12条输入通道和多个内部和外部触发器输入和高达1.2 MS/s的采样率。该ADC 支持两个独立的转换序列
• 具有四个输入管脚和外部或内部基准电压的比较器
• 三个USART 接口，通过开关矩阵和一个共用小数波特率生成器分配管脚功能
• 两个SPI 控制器，通过开关矩阵分配管脚功能
• 四个I2C 总线接口。一个I2C 支持超快速模式（两个真开漏引脚的数据速率为1 Mbit/s）和侦听模式。三个I2C 支持数据速率高达400 kbit/s （标准数字管脚）
• 精度已调整为 1.5% 的 12 MHz 内部RC 振荡器，可以选择性地用作系统时钟
• 晶振，工作频率范围为1 MHz 至 25 MHz
• 频率范围从 9.4 kHz 到 2.3 MHz 的可编程看门狗振荡器
• PLL 允许CPU 以最高CPU 主频运行，而无需高频率晶体。可通过系统振荡器、外部时钟输入或内部RC 振荡器运行
• 带分频器的时钟输出功能，可反映所有内部时钟源
• 在将IRC 用作时钟源的低电流模式下，工作模式中的功耗低至90 uA/MHz
• 用于降低功耗的集成PMU （电源管理单元）
• 低功耗模式：睡眠模式、深度睡眠模式、掉电模式和深度掉电模式
• 通过USART、SPI 和I2C 外设上的活动从深度睡眠和掉电模式中唤醒
• 由定时器控制自行从深度掉电模式唤醒
• 上电复位(POR)
• 掉电检测(BOD)
• 唯一的设备识别序列号
• 单一电源（1.8 至 3.6 ）
• 工作温度范围为 -40 °C 至 +105 °C
• 提供TSSOP20 和HVQFN33 (5x5) 两种封装
