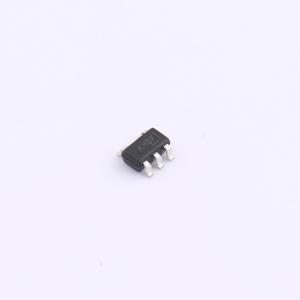

温馨提醒：图片仅供参考，商品以实物为准
ETA3406S2F
1.5MHz 1.2A 降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA3406是一款高效、DC-DC降压转换器,能够提供高达1.2A的输出电流。该器件的工作输入电压范围为2.6V至5.5V,输出电压范围为0.6V至VIN。运行在固定的1.5MHz开关频率下,内置补偿电路使其适用于低电压电源转换。采用SOT23-5L封装,具有轻载操作、内置软启动控制、短路和热过载保护等功能。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA3406S2F
- 商品编号
- C7465504
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.0537克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 38uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ETA3406是一款高效率的DC-DC降压开关调节器，能够提供高达1.2A的输出电流。该器件的工作输入电压范围为2.6V至5.5V，并可提供从0.6V到VIN的输出电压，使ETA3406非常适合低压电源转换。以固定的1.5MHz频率运行允许使用小电感值和低直流电阻电感器，从而实现更高的效率。由于较高的开关频率，其他外部元件（如陶瓷输入和输出电容）也可以很小，同时保持出色的低噪声输出电压。内置的电磁干扰减少电路使这款转换器成为射频应用的理想电源。内部软启动控制电路减少了浪涌电流。短路和热过载保护提高了设计可靠性。
ETA3406采用小巧的SOT23-5L封装。
应用领域
- USB端口/集线器
- 热插拔
- 手机
- 平板电脑
- 机顶盒
