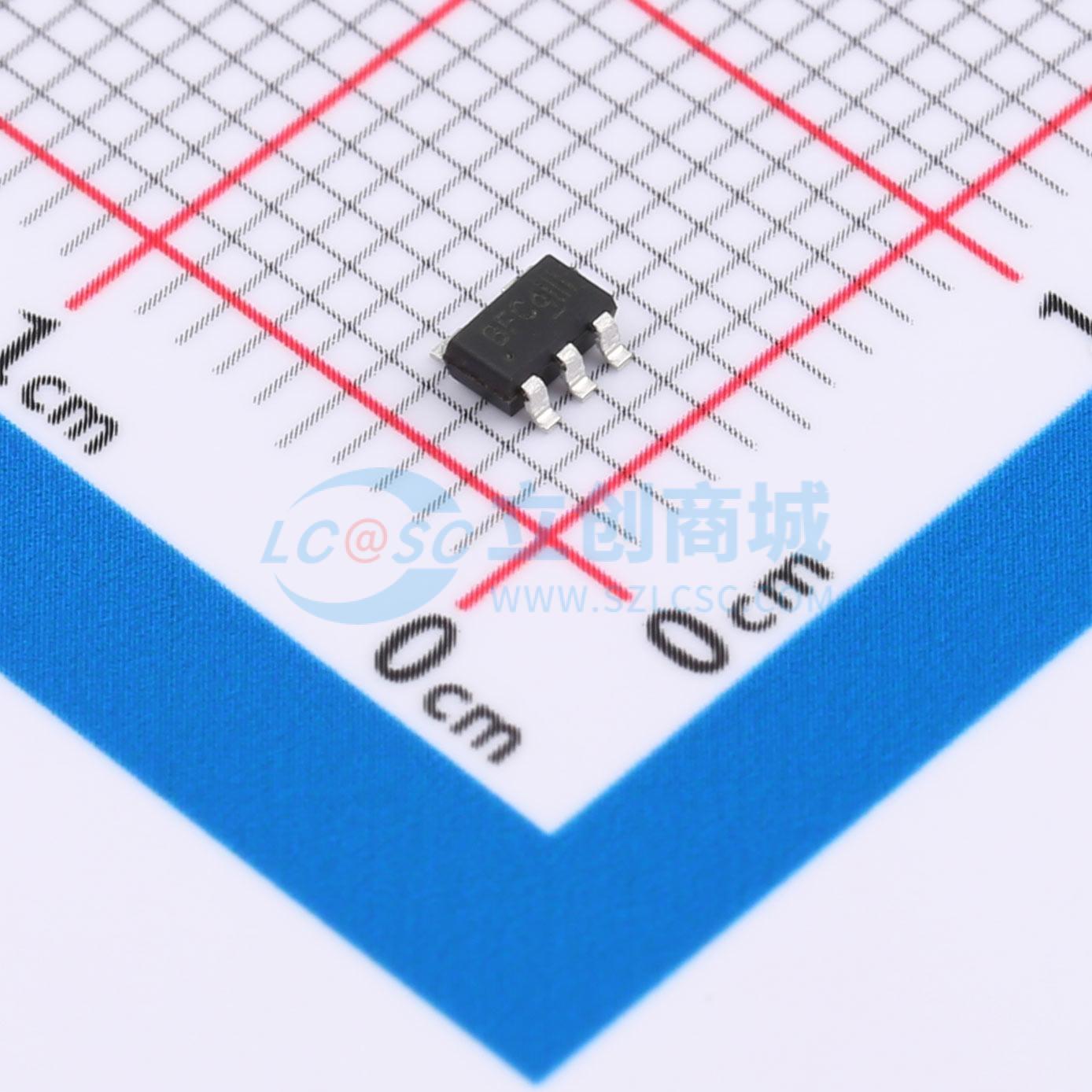

温馨提醒：图片仅供参考，商品以实物为准
ETA3496S2F
1.2A,1.2MHz同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA3496是一款高效率的DC-DC降压转换器,能够提供高达1.2A的输出电流。其输入电压范围为2.5V至7.2V,输出电压范围为0.6V至5V,固定频率为1.2MHz。该器件采用同步整流技术,具有内置补偿电路和低噪声输出特性,适用于RF应用。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA3496S2F
- 商品编号
- C7465505
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.0431克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~7.2V | |
| 输出电压 | 600mV~5V | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ETA3496是一款高效率的DC-DC降压开关稳压器，能够提供高达1.2A的输出电流。该器件的工作输入电压范围为2.5V至7.2V，并提供0.6V至5V的输出电压，使ETA3496非常适合低压电源转换。以1.2MHz的固定频率运行允许使用小电感值和低DCR电感器，从而实现更高的效率。由于较高的开关频率，其他外部组件（如陶瓷输入和输出电容）也可以很小，同时保持极低的噪声输出电压。内置的EMI减少电路使得这款转换器成为RF应用的理想电源。内部软启动控制电路减少了浪涌电流。短路和热过载保护提高了设计可靠性。ETA3496采用小巧的SOT23-5L封装。
商品特性
- 宽输入电压范围：2.2 – 7.2V
- 待机电流 40μA（Vout=3.3V，Iout=0A）
- 最高效率达96%
- 最大输出电流达1.2A
- 1.2MHz频率
- 轻负载运行
- 内部补偿
- 小巧的SOT23-5L封装
应用领域
- 机顶盒
- 移动Wi-Fi热点
- 网络电视(IPTV)
- 所有由5V适配器供电的设备
