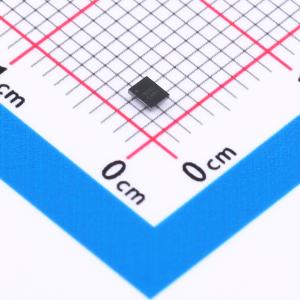

温馨提醒：图片仅供参考，商品以实物为准
ETA355ECSU
5A I2C控制同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA355E是一款高效率的DC-DC降压转换器,能够提供5A负载,最高可达6.5A脉冲负载。它集成了I2C接口,可以根据需求动态调整输出电压。该转换器采用恒定导通时间控制,能够在低占空比下保持稳定的环路,同时提供出色的瞬态响应和从PFM到PWM模式的无缝过渡。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA355ECSU
- 商品编号
- C7465548
- 商品封装
- CSP-20
- 包装方式
- 编带
- 商品毛重
- 0.040767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 5A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 55uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ETA355E是一款高效率的直流到直流降压开关稳压器，能够提供5A负载，最大脉冲负载可达6.5A。它集成了I2C接口，可以根据需求动态调整输出电压。DC-DC控制模块属于一种新型高频同步降压转换器，结合了电压模式控制和恒定导通时间控制的优点。其自适应恒定导通时间控制可以动态改变开关导通时间，以实现恒定的开关频率。与通常需要最小导通时间约束的固定频率电流模式降压不同，它可以降至非常低的占空比而不影响环路稳定性。电压模式特性还提供了更优越的负载瞬态响应和平滑地从PFM模式过渡到PWM模式的能力。逐周期电流限制提供了输出短路保护，输入过压保护功能可防止ETA355E受到可能的输入电压浪涌的影响。ETA355E采用2mm x 1.6mm CSP-20封装。
I2C动态输出控制，同步高效最高达95%，快速负载瞬态响应，能够提供5A电流，脉冲电流能力6.5A，6.2V输入过压保护，无需外部肖特基二极管，热关断和欠压锁定，CSP-20 (4x5) 封装。
商品特性
- I2C动态输出控制
- 高达95%的同步高效率
- 快速负载瞬态响应
- 能够提供5A电流
- 脉冲电流能力6.5A
- 6.2V输入过压保护
- 无需外部肖特基二极管
- 热关断和欠压锁定
- CSP-20（4x5）封装
应用领域
- 基于ARM的CPU
- 智能手机
- 平板电脑, MID
- 智能机顶盒, OTT
