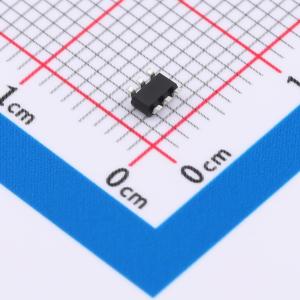

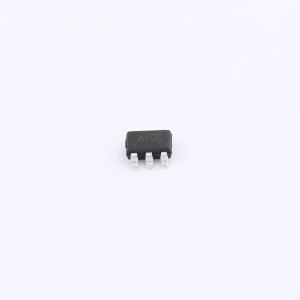

温馨提醒：图片仅供参考，商品以实物为准
ETA1038S2G
5V/1.5A 输出同步升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA1038 是一款高效率的同步升压转换器,能够从低电压源提供高达 1.5A 的 5V 输出。它集成了断开输入和输出的电路,在关机、短路、输出电流过载或其他输出高于输入的情况下,消除了对外部 MOSFET 和其控制电路的需求,提供了强大的输出过载保护。开关频率为 1MHz,最小化了解决方案的尺寸。采用 SOT23-6 封装。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA1038S2G
- 商品编号
- C7465552
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.053167克(g)
- 立创商城设计参考
- DCDC升压-(2)电源输入3V~7V-(1)输出5V以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.8V~5V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 700kHz~1.3MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ETA1038是一款高效的同步升压转换器，可以从低压电源提供高达1.5A的电流到最高5V的升压输出。与大多数升压转换器不同，它在关机、短路、输出电流过载或输出高于输入等情况下断开输入和输出之间的连接。这消除了对外部MOSFET及其控制电路的需求，以断开输入和输出，并提供了强大的输出过载保护。1MHz的开关频率通过允许使用小型和平面电感及陶瓷电容来最小化解决方案的尺寸。内部同步MOSFET提供了最高的效率，并且由于采用了内部补偿的电流模式控制，外部元件数量被减少到了最少。
ETA1038采用小巧的SOT23-6封装。
- 输出断开
- 短路保护
- 5V/1.5A输出功率
- 输出至输入反向电流保护
- 最高96%效率
- 40μA无负载IQ和轻负载PFM模式
- 内部同步整流器
- 电流模式控制
- 逻辑控制关机和热关机
- SOT23-6封装
应用领域
- 适用于MIDs和智能手机的USB OTG
- 移动后备电池充电器
- 碱性、NiCd和NiMh电池的应用
- USB供电设备
