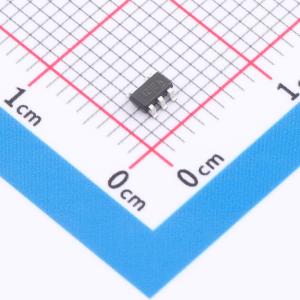

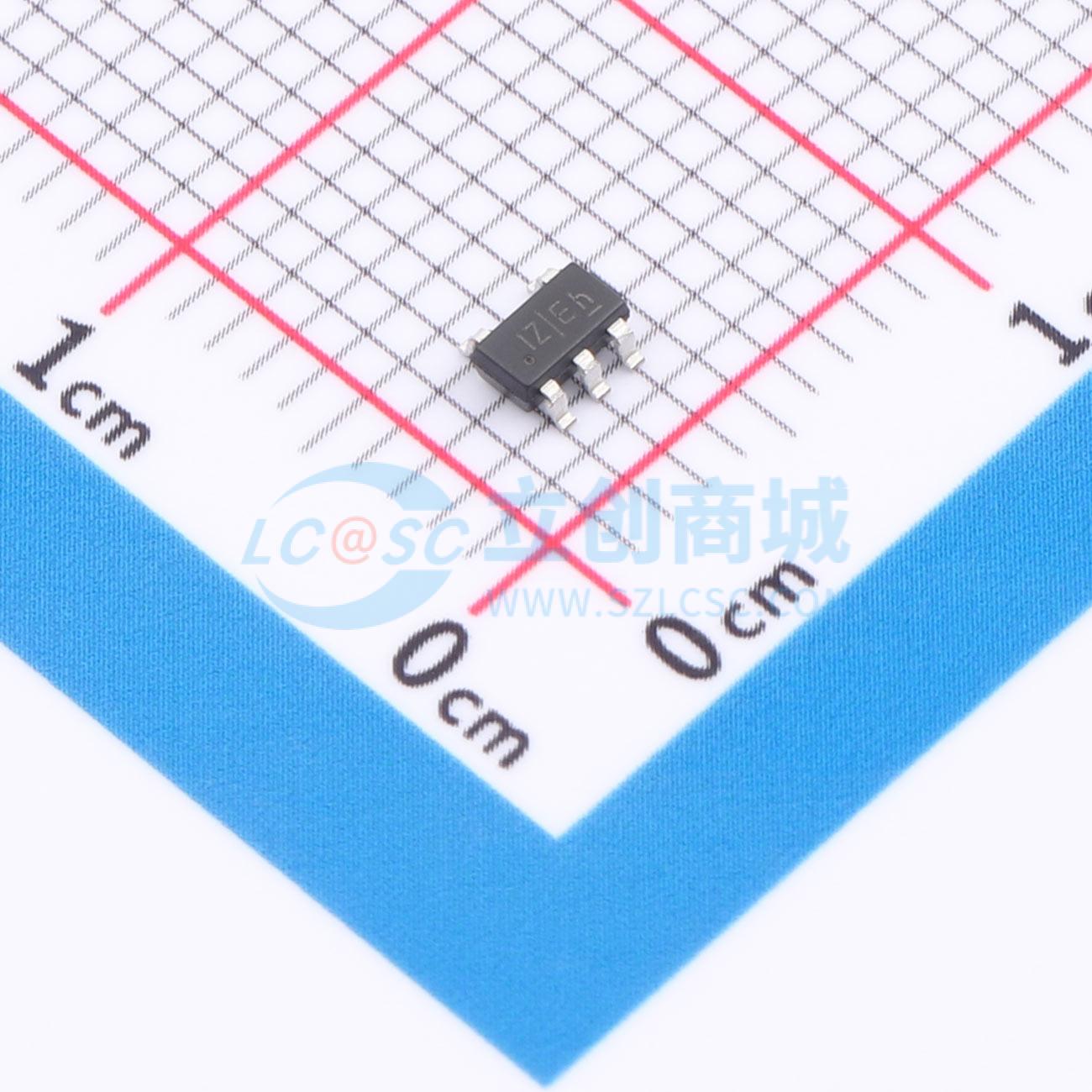

ETA3421S2F

0.7A、1.5MHz降压型恒流、高效LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高效的DC-DC降压恒流LED驱动器，能够提供高达0.7A的输出电流。该设备支持3.3V至5.5V的输入电压范围，反馈电压仅为0.1V，以实现高效率。该LED驱动器具有20-100KHz的真PWM调光功能，可通过使能引脚对LED电流进行数字编程。内部软启动控制电路可减少浪涌电流。热关断、欠压锁定、短路和开路LED保护可确保设计的可靠性。
品牌名称: ETA(钰泰)
商品型号: ETA3421S2F
商品编号: C7465558
商品封装: SOT23-5
包装方式: 编带
商品毛重: 0.057124克(g)

商品参数

商品概述

ETA3421是一款高效的直流-直流降压型恒流LED驱动器，能够提供高达0.7A的输出电流。该器件支持3.3V至5.5V的输入电压范围，反馈（FB）电压仅为0.1V，以实现高效率。这款LED驱动器通过使用使能（EN）引脚对LED电流进行数字编程，具备20 - 100KHz的真PWM调光功能。内部软启动控制电路可降低浪涌电流。热关断、欠压锁定（UVLO）、LED短路和开路保护功能可确保设计的可靠性。

商品特性

效率高达90%
1.5MHz开关频率
0.1V反馈（FB）电压
真PWM电流编程
LED开路保护
LED短路保护
微型SOT23-5封装

应用领域

网络摄像机（IP CAM）
单节锂离子电池供电的手电筒

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3.3V~5.5V
	开关频率	1.5MHz
	通道数	1

	属性	参数值
	输出电流	700mA
	调光	PWM
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+85℃
