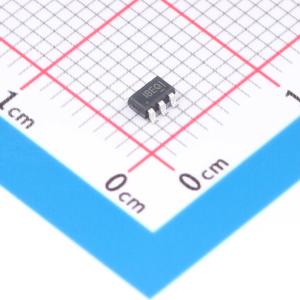

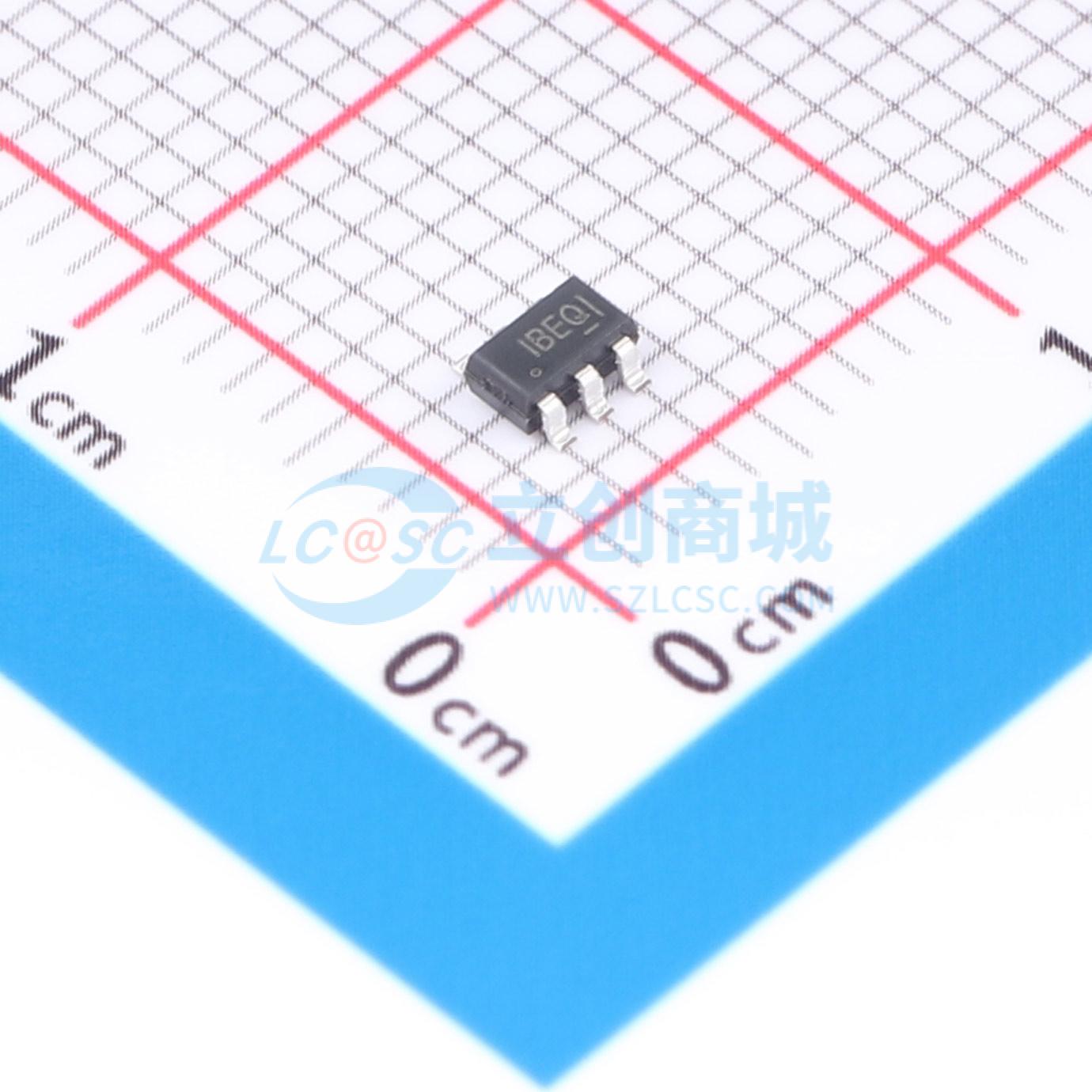

ETA6123S2G
带80V TVS的过压保护IC，适用于FCQFN-9和SOT23-6封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA6123S2G
- 商品编号
- C7465555
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | - | |
| 输出通道数 | - | |
| 工作电压(Vin) | 4.1V~24.5V | |
| 转换效率 | - | |
| 输出电压(Vout) | - | |
| 输出电压精度 | - | |
| 输出电流(最大值) | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 160uA | |
| 纹波噪声 | - | |
| 开关频率 | - | |
| 最大容性负载 | - | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | - | |
| 宽度 | - | |
| 高度 | - | |
| 功能特性 | 过压保护；欠压保护；过流保护；自动故障恢复；过热保护 |
商品概述
ETA6123 是一种过电压保护 (OVP) IC，具有超低40mΩ RDSON大电流高压MOSFET和集成的TVS器件以提高浪涌保护性能。它可以与高达24.5V DC的直流输入电压一起工作，在此之上，集成的TVS将在约80V 8/20us浪涌测试条件下将任何更高的电压钳制在大约30V左右。
当ETA6123的输入电压超过OVP阈值时，它会快速响应并关闭MOSFET。OVP阈值是内部固定的。该开关还具有过流保护功能。当发生过载情况时，它会进入打嗝模式以防止IC过热。此外，它还具有过温保护功能，可以关闭MOSFET。
ETA6123提供FCQFN1.2x1.2-9L和SOT23-6封装。
- 过电压保护可达24.5V
- 40mΩ开关电阻
- 60nS快速瞬态响应
- 内部设定的电流限制和VOUT短路保护
- 集成80V TVS
- FCQFN-9封装，与WLCSP-9兼容且可靠性更高，也可提供SOT23-6封装
应用领域
- 智能手机 平板电脑
- MID 车载相机
