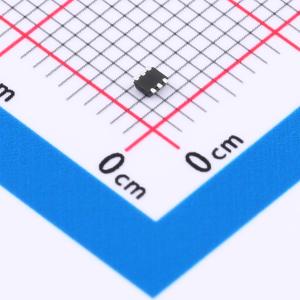

温馨提醒：图片仅供参考，商品以实物为准
ETA3415S6G
1A，3MHz降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA3415是一款高效率的DC-DC降压转换器,能够提供高达1A的输出电流。工作电压范围为2.6V至7V,输出电压范围为0.6V至VIN。开关频率为3MHz,适用于低电压电源转换。内部补偿电路和内置软启动控制电路提高了设计可靠性。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA3415S6G
- 商品编号
- C7465545
- 商品封装
- SOT563
- 包装方式
- 编带
- 商品毛重
- 0.046333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~6.5V | |
| 输出电压 | 600mV~6.5V | |
| 输出电流 | 1A | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ETA3415高效率开关稳压器是一种小型、简单的直流-直流降压转换器，能够提供高达1A的输出电流。该器件在2.6V至7V输入电压下以3MHz的脉宽调制(PWM)方式工作，并提供从0.6V到VIN的输出电压，使得ETA3415非常适合于板载后级调节应用。内部同步整流器提高了效率并消除了典型的肖特基续流二极管。通过使用内部高端MOSFET的导通电阻来感应开关电流，消除了电流检测电阻，进一步提高了效率和降低了成本。
商品特性
- 高达96%的效率
- 最大输出电流可达1A
- 3MHz开关频率
- 轻载运行
- 内部补偿
- SOT563封装
- DFN1.6x1.6-6封装
- 符合RoHS标准
应用领域
- 液晶电视
- 机顶盒
- 网络摄像机
