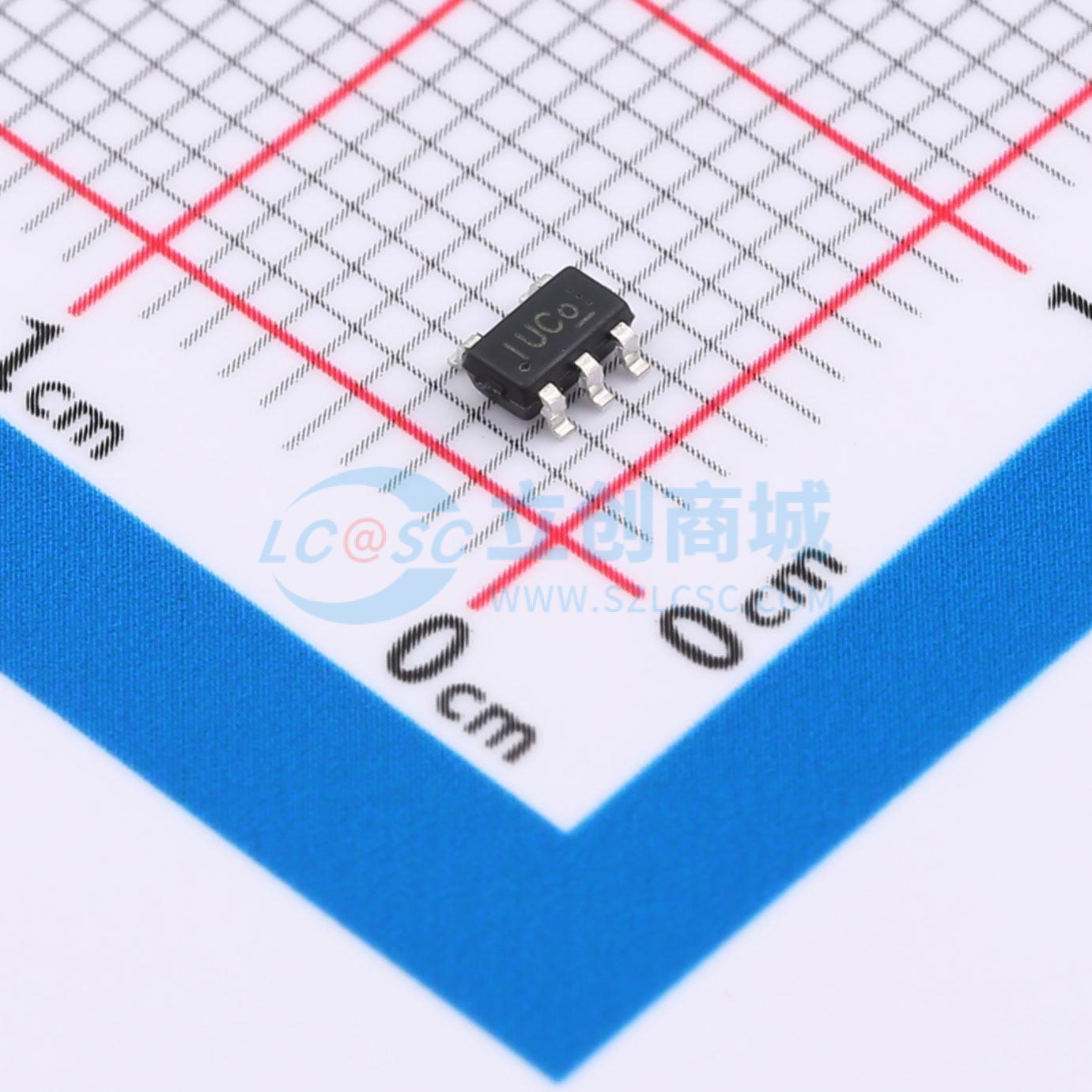

温馨提醒：图片仅供参考，商品以实物为准

ETA3485S2F

1.5A, 2MHz降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ETA3485是一款高效率的DC-DC降压转换器,能够提供高达1.5A的输出电流。工作电压范围为2.6V至7V,输出电压范围为0.6V至VIN。固定2MHz的开关频率使其适用于低噪声RF应用。内置软启动电路减少启动时的浪涌电流,短路和热过载保护提高设计可靠性。
品牌名称: ETA(钰泰)
商品型号: ETA3485S2F
商品编号: C7465518
商品封装: SOT23-5
包装方式: 编带
商品毛重: 0.040467克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

ETA3485高效开关稳压器是一款小型、简易的DC - DC降压转换器，能够提供高达1.5A的输出电流。该器件在2.6V至7V的输入电压下，以2MHz的频率进行脉冲宽度调制（PWM）操作，并提供0.6V至输入电压（VIN）的输出电压，这使得ETA3485非常适合板载后级稳压应用。内部同步整流器提高了效率，并且无需使用典型的肖特基续流二极管。利用内部高端MOSFET的导通电阻来检测开关电流，无需使用电流检测电阻，进一步提高了效率并降低了成本。

商品特性

效率高达96%
最大输出电流高达1.5A
2MHz开关频率
轻载操作
内部补偿
微型SOT23 - 5L封装

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.6V~7V
	输出电压	600mV~7V
	输出电流	1.5A
	开关频率	2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
