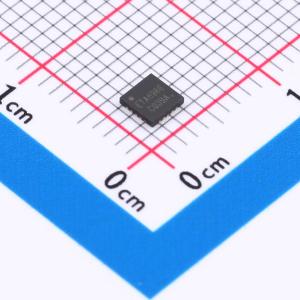

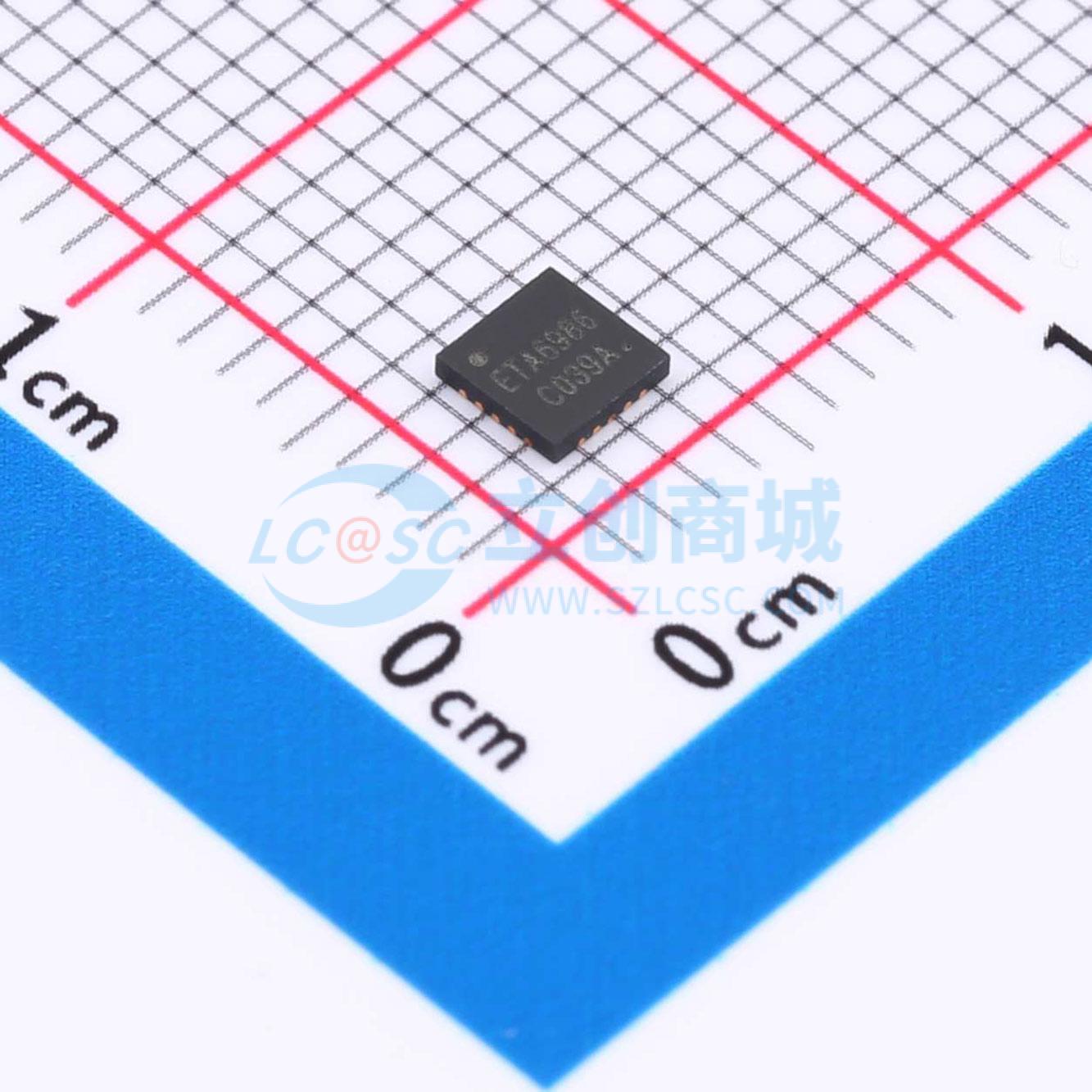

ETA6986F3W

单电感、5A电池充电器，具备3A USB OTG功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ETA6986是一款开关型锂离子电池充电器，能够向电池提供高达5A的充电电流，在升压OTG操作中也能提供高达3A的电流。它采用电荷泵实现极快的输入过压保护（OVP）。在充电方面，它采用了一种专有控制方案，省去了用于恒流控制的电流检测电阻，从而提高了效率并降低了成本
品牌名称: ETA(钰泰)
商品型号: ETA6986F3W
商品编号: C7465539
商品封装: QFN-20-EP(3x3)
包装方式: 编带
商品毛重: 0.11656克(g)

商品参数

商品概述

ETA6986是一款开关型锂离子电池充电器，能够向电池提供高达5A的充电电流，在升压OTG操作中也能提供高达3A的电流。它采用电荷泵实现极快的输入过压保护（OVP）。在充电方面，它使用了一种专有控制方案，省去了恒流控制所需的电流检测电阻，从而提高了效率并降低了成本。它还能通过电池升压反向输出5V电压。因此，它仅需一个电感即可实现双向供电。ETA6986确实是由MCU控制的电池充放电应用的理想解决方案，适用于移动电源、智能手机和平板电脑等仅使用一个USB端口即可实现电池充电和USB OTG功能的设备。ETA6986采用超小的QFN3x3 - 20封装。

商品特性

单电感双向功率转换
输入过压保护反应时间为0.1μs
输入耐受电压高达20V
开关充电器电流高达5A
5V同步升压电流高达3A
效率高达95%
具备NTC热敏电阻输入

应用领域

移动电源
智能手机/平板电脑
移动互联网设备（MID）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~20V
	最大充电电流	5A
	充电饱和电压	4.24V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	30uA
