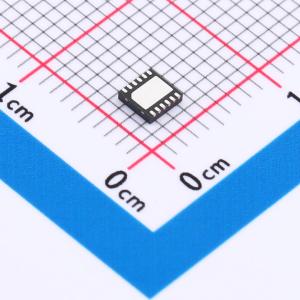

温馨提醒：图片仅供参考，商品以实物为准

ETA9338D3M

3通道1.5A同步降压电源管理单元

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ETA9338是一款小型电源管理单元(PMU),具有3个高效率的DC-DC降压开关调节器,每个通道的最大输出电流可达1.5A。该设备的工作输入电压范围为2.6V到5.5V,输出电压范围为0.6V到VIN,适用于低电压电源转换。内部补偿和EMI降低电路使得该转换器特别适合RF应用。内部软启动控制电路减少了启动时的浪涌电流,短路和热过载保护提高了设计可靠性。
品牌名称: ETA(钰泰)
商品型号: ETA9338D3M
商品编号: C7465541
商品封装: DFN3X3-12
包装方式: 编带
商品毛重: 0.1189克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

ETA9338是一款电源管理单元（PMU），具有3通道高效率的直流-直流降压开关调节器，能够提供高达1.5A的输出电流。该器件的工作输入电压范围为2.6V至5.5V，并可提供0.6V至VIN的输出电压，这使得ETA9338非常适合低压电源转换。以固定的1.5MHz频率运行允许使用小电感值和低DCR电感器，从而实现更高的效率。由于较高的开关频率，其他外部组件（如陶瓷输入和输出电容）也可以很小，同时保持极低的噪声输出电压。内置的电磁干扰（EMI）降低电路使这款转换器成为射频应用的理想电源。内部软启动控制电路减少了浪涌电流。短路和热过载保护提高了设计可靠性。

ETA9338采用小巧的DFN3x3-12L封装。

商品特性

高达96%的效率
最大输出电流可达1A
1.5MHz频率轻载运行
内部补偿
微型DFN3x3-12L封装

应用领域

网络相机, 安防相机
移动互联网设备, 平板电脑
机顶盒
USB端口/集线器
其他电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.6V~5.5V
	输出电压	-
	输出电流	1.5A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	3
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
