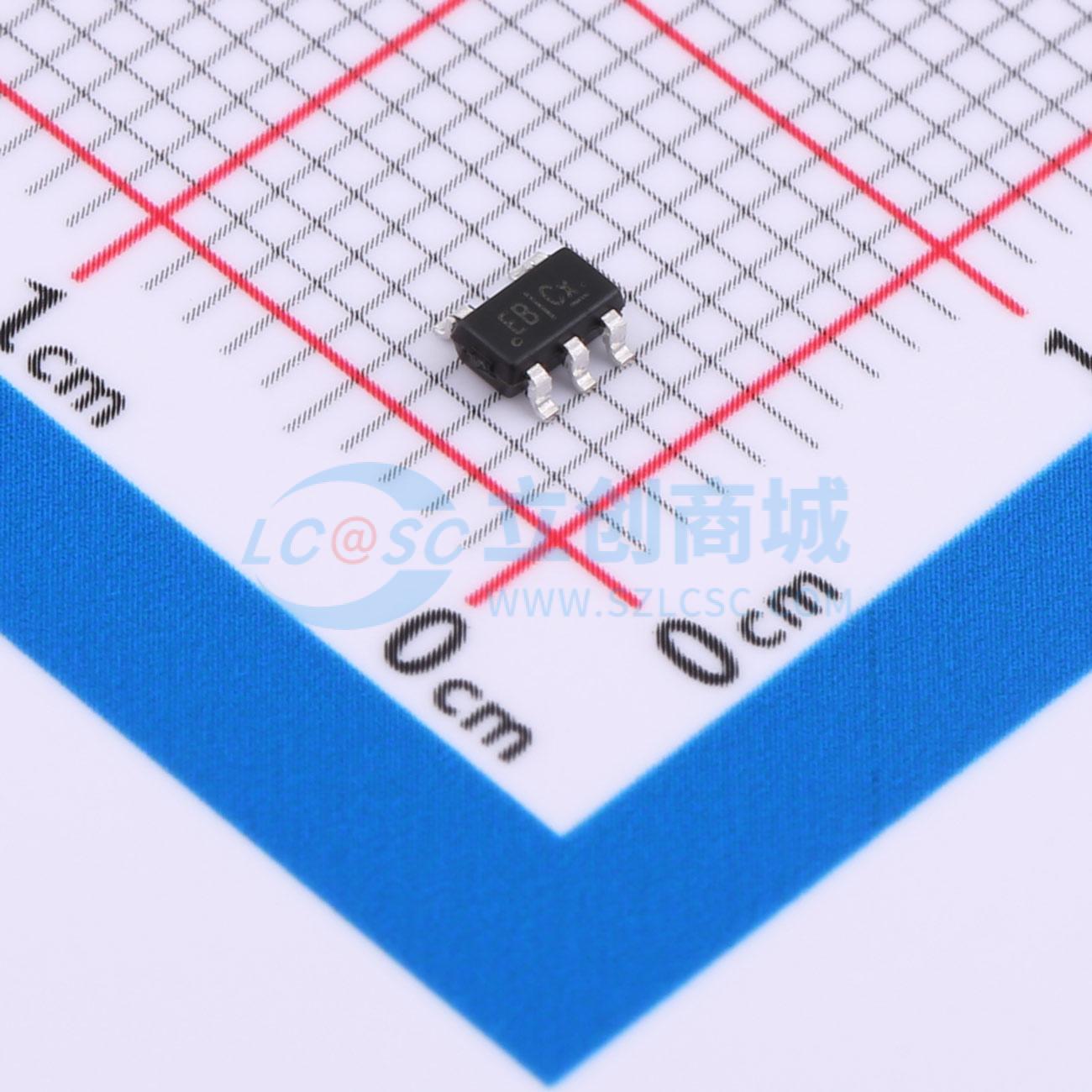

温馨提醒：图片仅供参考，商品以实物为准
ETA3448S2F
高效2MHz 3A COT同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA3448是一款高效率、DC-DC降压开关调节器,能够提供高达3A的输出电流。它采用自适应COT控制方案,能够在轻载到重载之间平滑过渡,实现快速瞬态响应。该芯片具有100%占空比操作、强制PWM模式、短路保护和过温保护等功能,适用于低电压电源转换。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA3448S2F
- 商品编号
- C7465521
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 3A | |
| 开关频率 | 1.5MHz~2.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ETA3448是一款高效的直流到直流降压开关稳压器，能够提供高达3A的输出电流。该器件的工作输入电压范围为2.5V至5.5V，并提供从0.6V到VIN的输出电压，使ETA3448非常适合低压电源转换。ETA3448采用自适应COT控制方案，可实现非常快的瞬态响应，并在负载从轻载到重载变化时提供非常平滑的过渡。自适应COT控制还能在线路和负载范围内保持恒定的开关频率。以2MHz的固定频率运行允许使用小电感值和低DCR电感器，从而实现更高的效率。由于较高的开关频率，其他外部组件（如陶瓷输入和输出电容）也可以很小，同时保持极低噪声的输出电压。内部软启动控制电路减少了浪涌电流。短路和热过载保护提高了设计可靠性。
商品特性
- 最高可达93%的效率
- 最大输出电流可达3A
- 自适应COT控制
- 极快的负载瞬态响应
- 强制PWM模式
- 100%占空比运行
- 1%反馈精度
- 输出可从0.6V调节
- 周期过流保护
- 短路保护，带打嗝模式
- 使用低ESR输出陶瓷电容稳定
- 提供SOT23-5L封装
应用领域
- 液晶电视
- 机顶盒
- 网络摄像头
