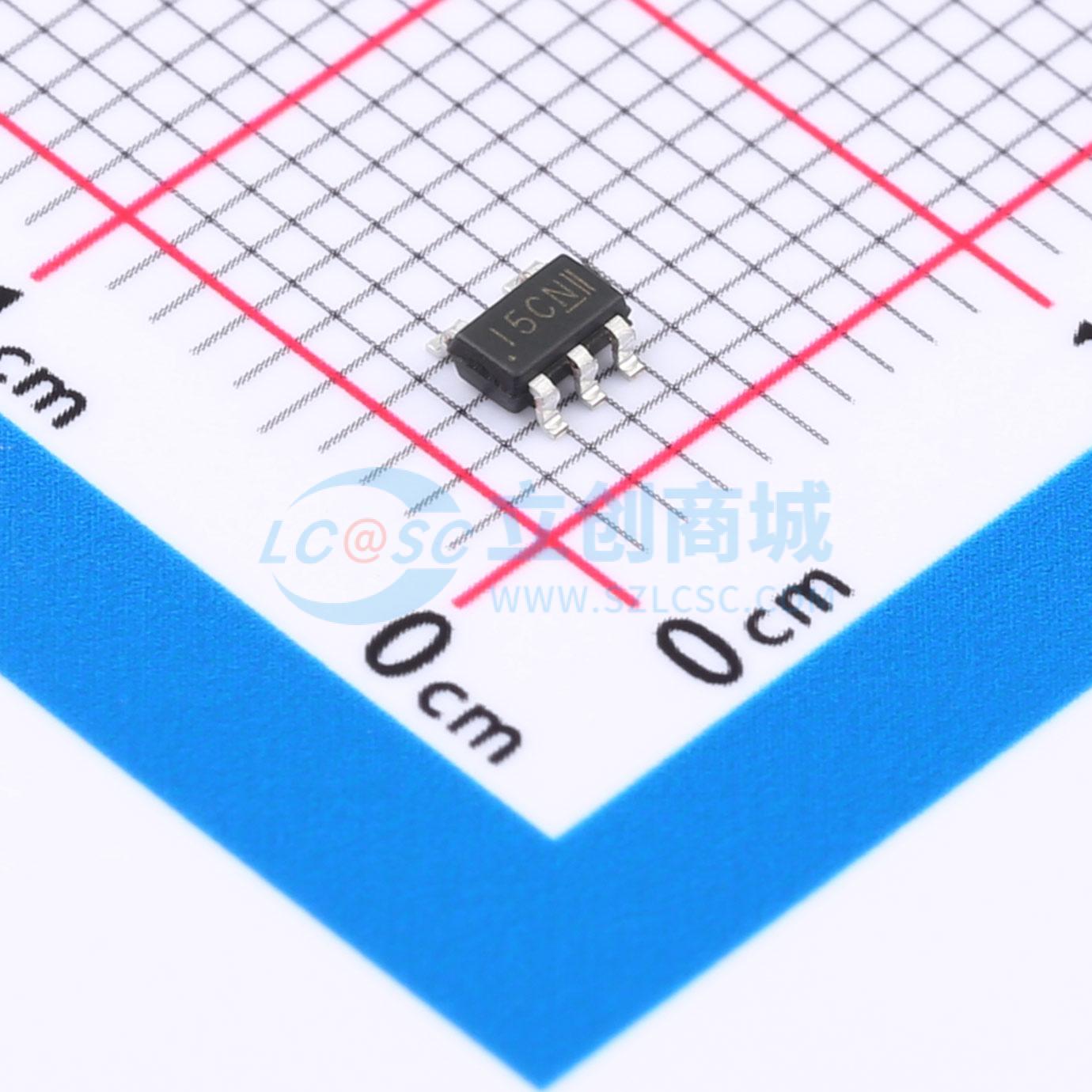

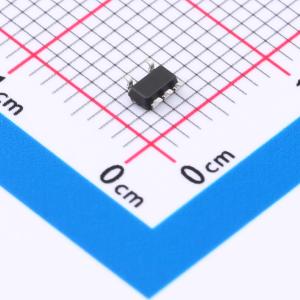

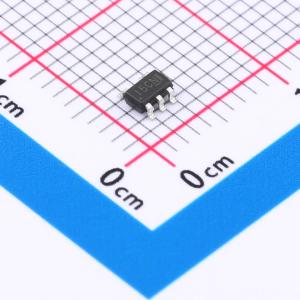

温馨提醒：图片仅供参考，商品以实物为准

ETA3414S2F

高效1.5A 3MHz降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ETA3414是一款高效DC-DC降压转换器,采用强制PWM模式,最大输出电流可达1.5A,开关频率为3MHz。输入电压范围为2.6V到7V,输出电压范围为0.6V到VIN。该器件采用SOT23-5封装,内置补偿电路,适合低电压电源转换。
品牌名称: ETA(钰泰)
商品型号: ETA3414S2F
商品编号: C7465522
商品封装: SOT23-5
包装方式: 编带
商品毛重: 0.0515克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

ETA3414是一款高效的直流-直流降压开关稳压器，在强制PWM模式下工作，能够提供高达1.5A的输出电流。该器件的工作输入电压范围为2.6V至7V，并能提供0.6V至VIN的输出电压，这使得ETA3414非常适合低压电源转换。以固定的3MHz频率运行允许使用小电感值和低DCR电感器，从而实现更高的效率。由于更高的开关频率，其他外部组件（如陶瓷输入和输出电容）也可以较小，同时保持极低噪声的输出电压。内置的EMI降低电路使这款转换器成为RF应用的理想电源。内部软启动控制电路减少了浪涌电流。短路和热过载保护提高了设计可靠性。ETA3414采用小型SOT23-5封装。

商品特性

最高可达96%的效率
最大输出电流可达1.5A
3MHz开关频率
强制PWM模式
内部补偿
小巧的SOT23-5封装
RoHS符合

应用领域

液晶电视
机顶盒
网络相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交57单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.6V~7V
	输出电压	-
	输出电流	1.5A
	开关频率	3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
