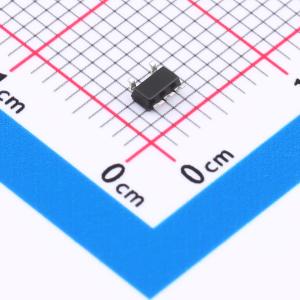

温馨提醒：图片仅供参考，商品以实物为准
ETA3486S2F
1A, 1.5MHz降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA3486是一款高效率的DC-DC降压转换器,最大输出电流为1A,工作频率为1.5MHz,输入电压范围为2.6V至5.5V,输出电压范围为0.6V至VIN。采用内部补偿和同步整流技术,提高了效率。适用于低电压电源转换,具有内置EMI抑制电路,适合RF应用。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA3486S2F
- 商品编号
- C7465520
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.059133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ETA3486是一款高效率的直流降压开关稳压器，能够提供高达1A的输出电流。该器件的工作输入电压范围为2.6V至5.5V，并可提供0.6V至VIN的输出电压，使得ETA3486非常适合低压电源转换。以固定的1.5MHz频率运行允许使用小电感值和低DCR电感器，从而实现更高的效率。由于较高的开关频率，其他外部组件（如陶瓷输入和输出电容）也可以很小，同时保持出色的低噪声输出电压。内置的EMI降低电路使这款转换器成为RF应用的理想电源。内部软启动控制电路减少了浪涌电流。短路和热过载保护提高了设计的可靠性。
ETA3486采用小巧的SOT23-5L封装。
应用领域
- 移动互联网设备
- 平板电脑
- 机顶盒
- USB端口/集线器
- 热插拔
- 手机
