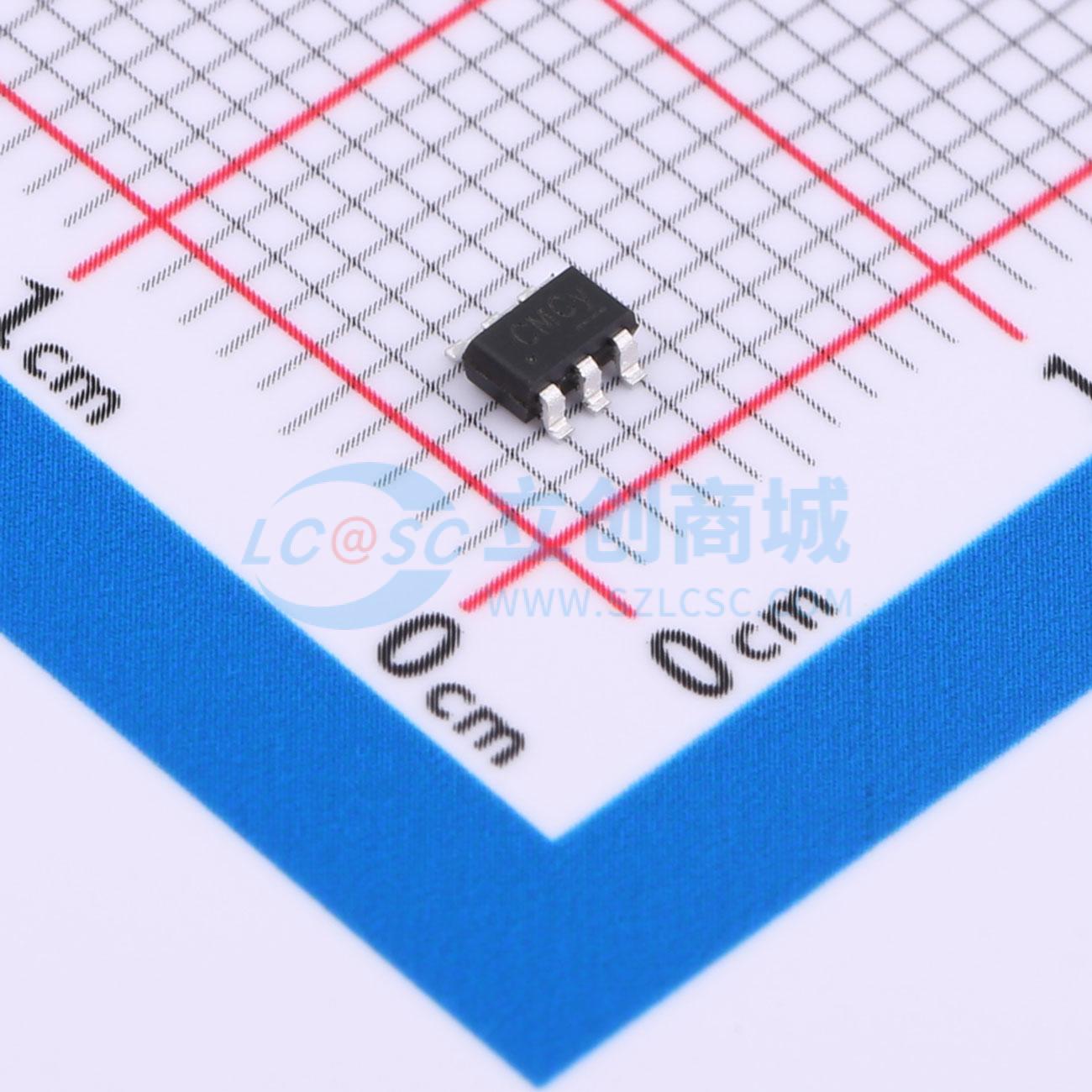

温馨提醒：图片仅供参考，商品以实物为准
ETA8120S2G
18V输入、2A输出高效率同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA8120是一款宽输入范围、高效率、高频DC-DC降压开关稳压器,能够提供高达2A的输出电流。采用自适应COT控制方案,实现快速瞬态响应和平滑负载变化过渡。轻载时进入PFM模式,提高效率。具有过温保护和欠压锁定功能。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA8120S2G
- 商品编号
- C7465510
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.041967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 177uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ETA8120 是一款宽输入范围、高效率和高频的 DC-DC 降压开关调节器，能够提供高达 2A 的输出电流。它采用自适应 COT 控制方案，可实现非常快速的瞬态响应，并在输出从轻载到重载变化时提供非常平滑的过渡。在轻载条件下，ETA8120 进入 PFM 模式，节省了开关损耗，从而实现了高效率。自适应 COT 控制还能在线路和负载范围内保持恒定的开关频率。
ETA8120 采用 SOT23-6 封装。
宽输入范围：4.5V-18V 自适应 COT 控制 超快负载瞬态响应 轻载高效 PFM 模式 高效的同步操作 无负载 Iq 177uA 低 Rdson 内部功率 FET 能够提供 2A 输出 无需外部补偿 热关断和 UVLO 采用 SOT23-6 封装
应用领域
- 液晶电视
- 机顶盒
- xDSL 调制解调器
