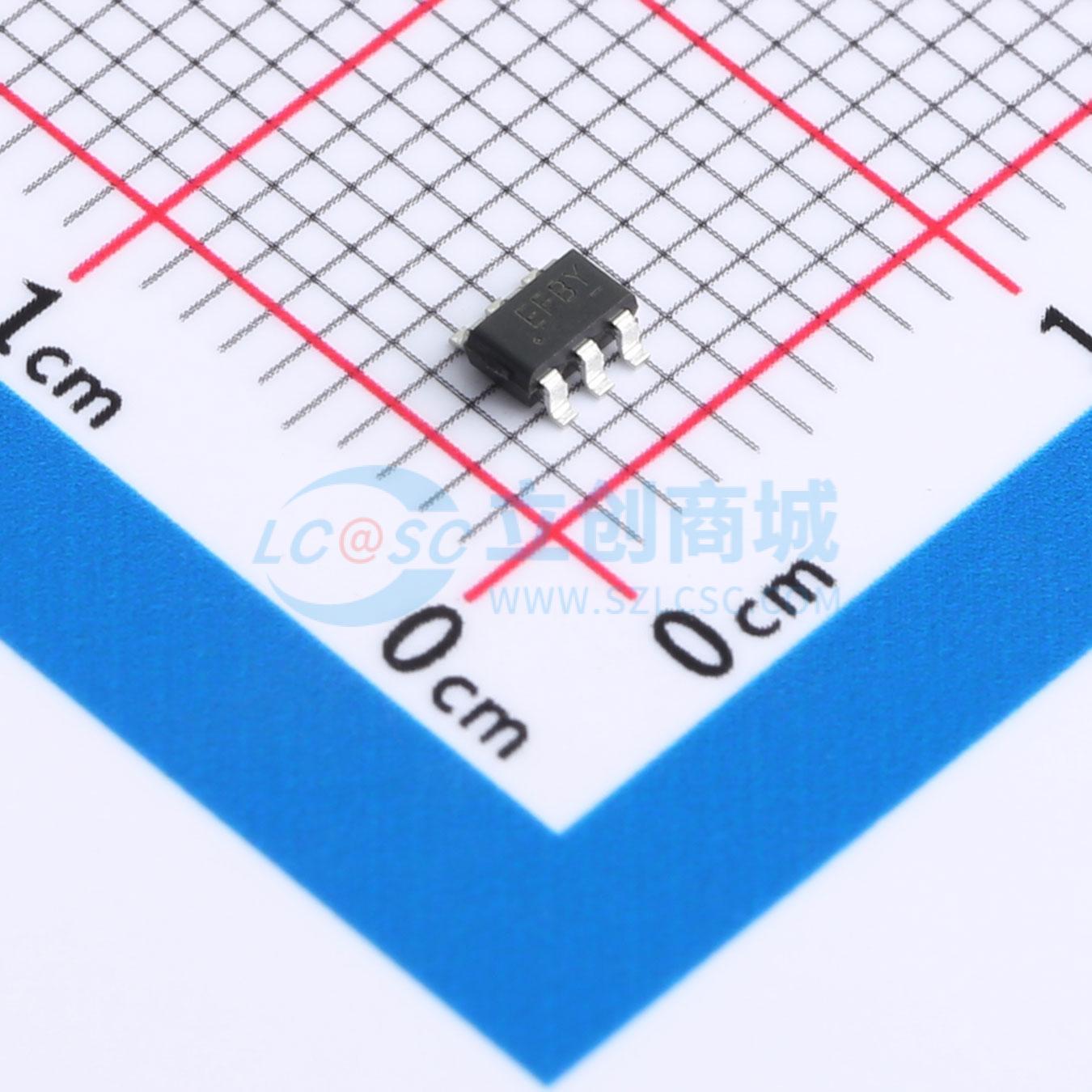

温馨提醒：图片仅供参考，商品以实物为准

ETA1617S2G

适用于LED驱动器、TFT偏置、USB电源的40V升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款高效升压转换器，集成40V功率MOSFET，以0.8MHz的最佳频率运行，可使用小型外部组件，同时仍提供最佳效率。内部电流限制高达1A，可在60mA输出电流下驱动多达8个LED。通过EN引脚的18-100KHz真正PWM调光功能可用于数字编程LED电流。具有33V内部过压保护（OVP），防止在LED串未连接到输出时芯片损坏。
品牌名称: ETA(钰泰)
商品型号: ETA1617S2G
商品编号: C7465515
商品封装: SOT23-6
包装方式: 编带
商品毛重: 0.053767克(g)

商品参数

商品概述

ETA1617是一款高效率的升压转换器，内置40V功率MOSFET。它以最优的0.8MHz频率运行，这使得可以使用小型外部元件的同时仍能提供最佳效率。其内部电流限制高达1A，并且可以驱动多达8个LED，输出电流为60mA。通过EN引脚集成的18-100KHz真PWM调光功能可用于数字编程LED电流。为了最大程度地保护，ETA1617在33V时具有内部OVP保护，以防当LED串未连接到输出时芯片受损。

高达89%的效率（6个LED）
驱动多达8个LED，输出电流为60mA 总共可驱动多达40个LED 33V OVP保护真正的PWM亮度控制
200mV反馈电压 1A电流限制 SOT23-6封装

ETA1617采用节省空间的SOT23-6封装。

应用领域

手机和智能手机
MID或平板电脑TFT偏压为LCD屏幕电源为OLED
LED手电筒
卫星机顶盒

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.7V~6V
	开关频率	800kHz
	通道数	1
	输出电流	60mA

	属性	参数值
	调光	PWM
	特性	过压保护(OVP)；过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
