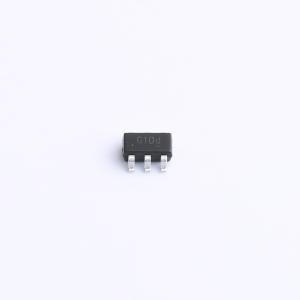

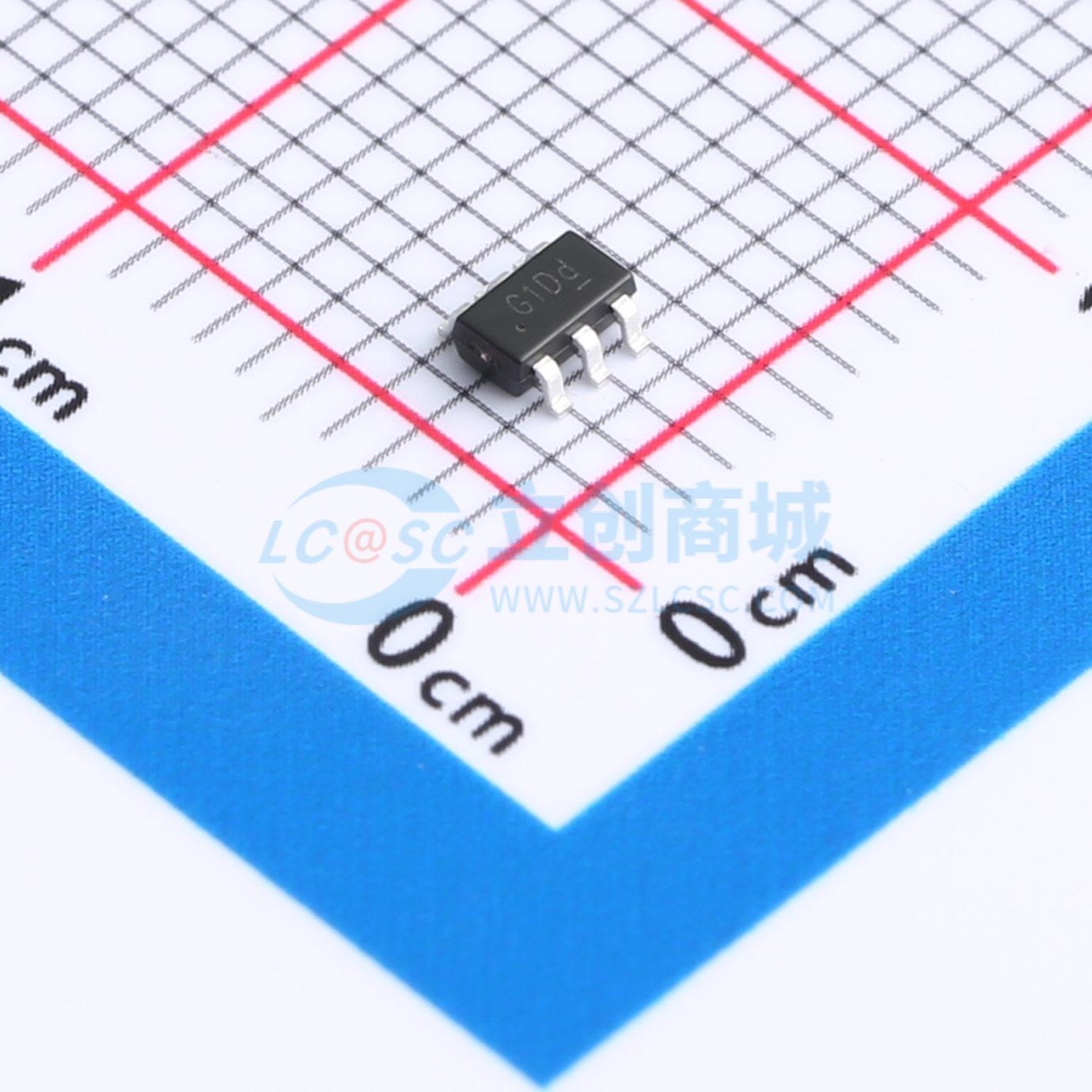

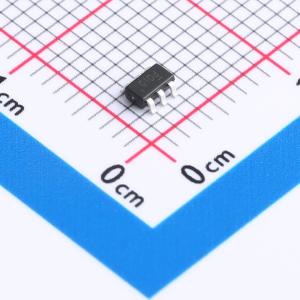

ETA1467S2G
18V 输入、3A 输出、高效率 COT 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA1467 是一款宽输入范围、高效率、高频 DC-DC 降压开关稳压器,能够提供高达 3A 的输出电流。采用自适应 COT 控制方案,实现非常快速的瞬态响应,并在负载变化时提供平滑的过渡。轻载时进入 PFM 模式,节省开关损耗,提高效率。具有过压保护和热关断功能,适用于工业应用。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA1467S2G
- 商品编号
- C7465517
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.0606克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 800mV~5.5V | |
| 输出电流 | 3A | |
| 开关频率 | 700kHz | |
| 工作温度 | -40℃~+85℃@(TA)；-40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 177uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ETA1467是一种宽输入范围、高效率和高频率的直流降压开关调节器，能够提供高达3A的输出电流。它采用自适应恒定导通时间控制方案，可实现非常快的瞬态响应，并在输出从轻载到重载变化时提供非常平滑的过渡。在轻载时，ETA1467进入PFM模式，节省开关损耗以实现高效率。自适应恒定导通时间控制还能在线路和负载范围内保持恒定的开关频率。一个OVP功能保护IC本身及其下游系统免受输入电压浪涌的影响。借助这一OVP功能，IC可以承受高达25V的输入电压，使其成为LCD电视、机顶盒、便携式电视等工业应用的理想解决方案。
ETA1467采用SOT23-6封装。
商品特性
- 宽输入范围：4.5V-18V
- 自适应恒定导通时间控制
- 超快负载瞬态响应
- 轻载高效PFM模式
- 高效同步操作
- 无负载IQ 177uA
- 低Rdson内部功率FET
- 能够提供3A电流
- 无需外部补偿
- 过热关断和欠压锁定
- 提供SOT23-6封装
应用领域
- 液晶电视
- 机顶盒
- xDSL 调制解调器
