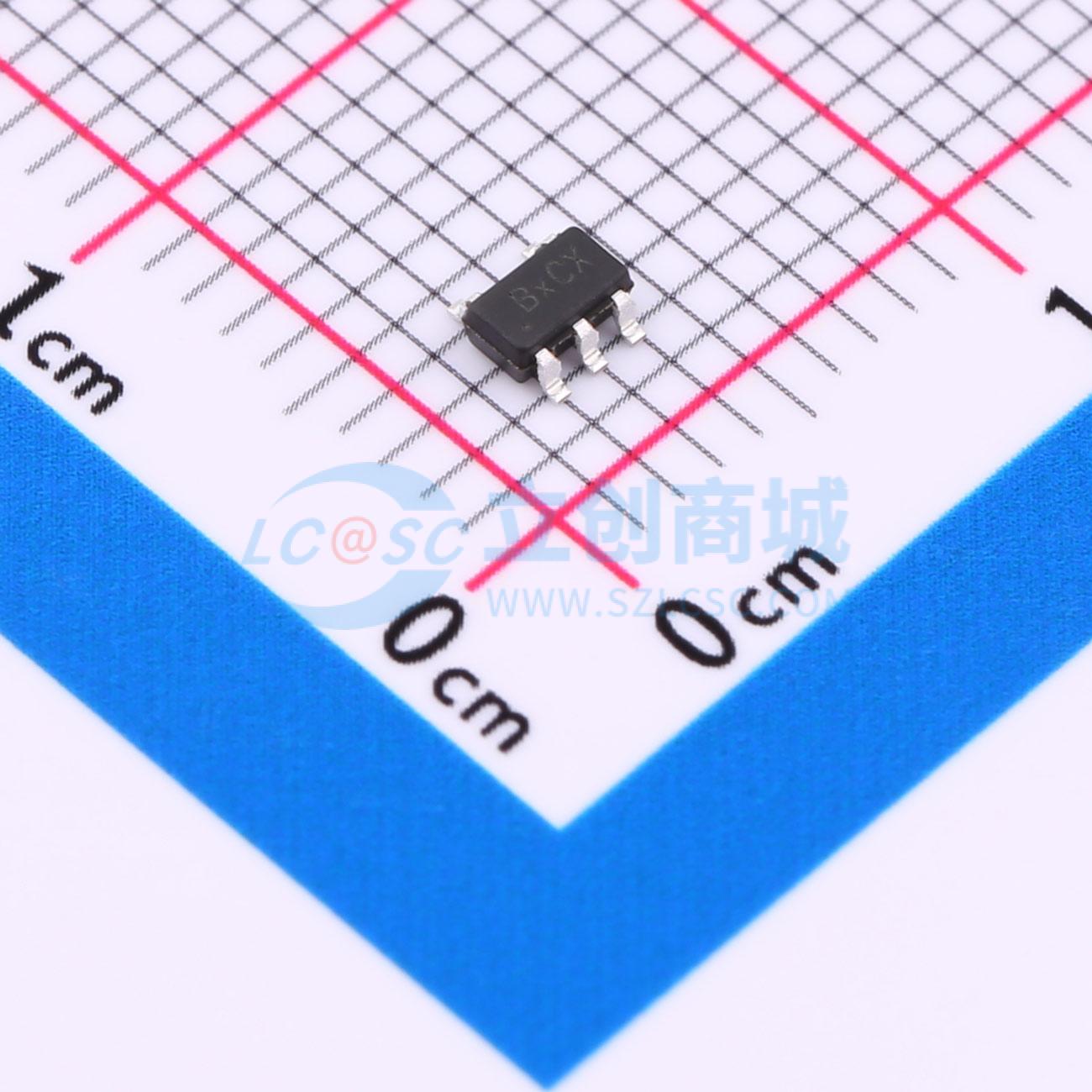

温馨提醒：图片仅供参考，商品以实物为准
ETA6021S2F
具备可调电流限制功能的精密负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA6021是一款负载开关，可为可能遇到大电流情况的系统和负载提供全面保护。ETA6021提供一个95mΩ的限流开关，可在2.2 - 25/5/5的输入电压范围内工作。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA6021S2F
- 商品编号
- C7465511
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.052967克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 1.5A | |
| 工作电压 | 2.5V~5.5V | |
| 导通电阻 | 95mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
ETA6021是一种负载开关，为可能遇到大电流条件的系统和负载提供全面保护。ETA6021提供了一个95毫欧的电流限制开关，可在2.5-5.5V的输入电压范围内工作。通过一个精密电阻可以对外部编程电流限制，范围从75毫安到1.7安。开关控制通过一个逻辑输入（EN）实现，能够直接与低压控制信号接口。当开关关闭且输出电压高于输入电压时，会阻止电流流动。ETA6021还具有热关断保护功能，在连续过流条件导致过度发热时关闭开关以防止部件损坏。当开关电流达到电流限制时，部件将以恒定电流模式运行，以防止过大电流造成损害。在发生电流限制故障后，ETA6021不会关闭，而是无限期地保持在恒流模式。
ETA6021采用小型SOT23-5L封装。
应用领域
- USB端口/集线器
- 热插拔
- 手机
- 平板电脑
- 机顶盒
- 主板
- 移动手持设备
