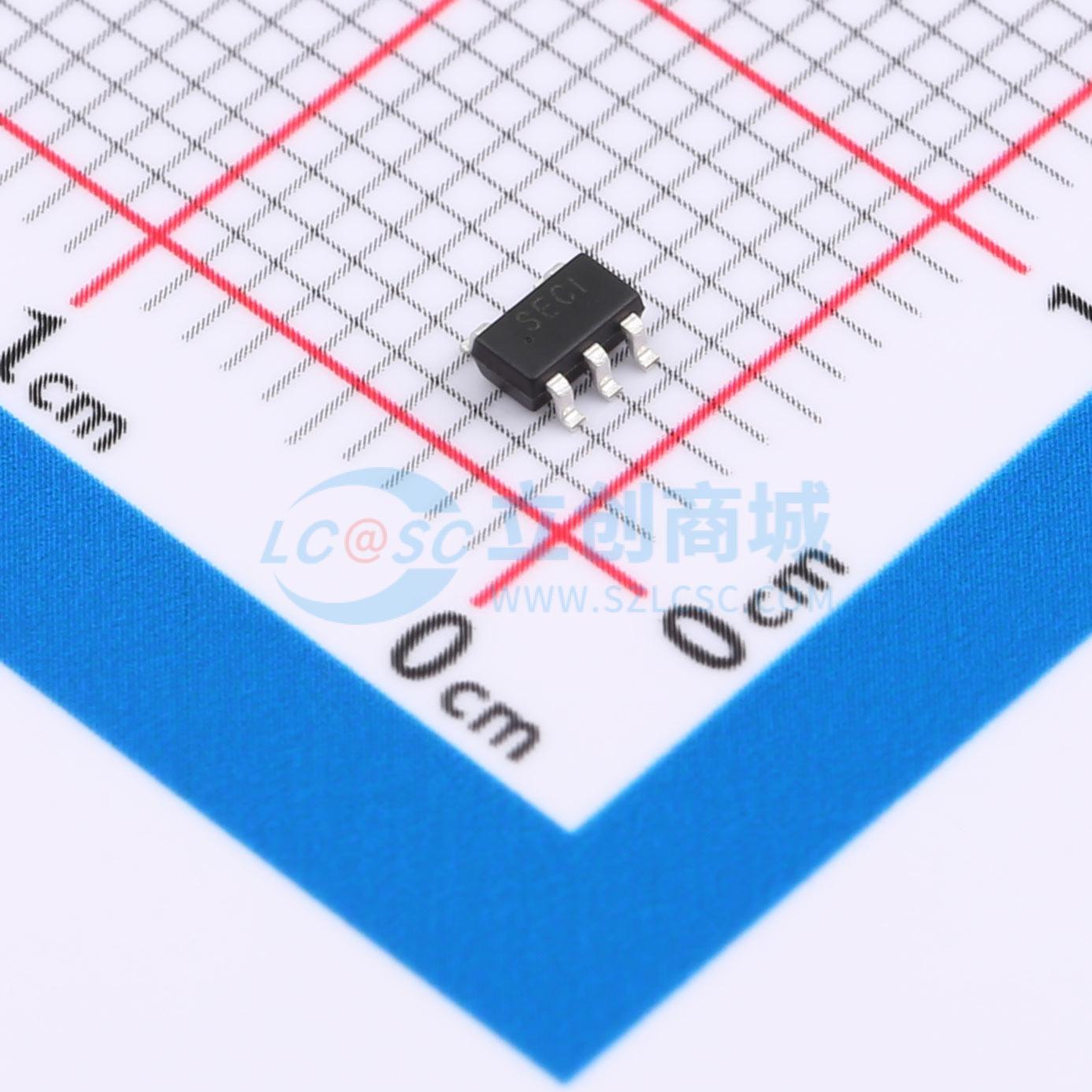

温馨提醒：图片仅供参考，商品以实物为准
ETA3417S2F
2.5A连续输出,3A峰值输出,3MHz降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ETA3417是一款高效DC-DC降压开关调节器,能够提供高达2.5A的连续输出电流和3A的峰值输出电流。工作输入电压范围为2.6V到7V,输出电压范围为0.6V到VIN。运行在3MHz的固定频率下,适用于低电压电源转换。内置补偿电路和EMI降低电路,使其成为RF应用的理想选择。具备短路保护和过温保护功能,提高了设计可靠性。
- 品牌名称
- ETA(钰泰)
- 商品型号
- ETA3417S2F
- 商品编号
- C7465507
- 商品封装
- SOT23-5
- 包装方式
- 编带
- 商品毛重
- 0.0423克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.6V~7V | |
| 输出电压 | 600mV~7V | |
| 输出电流 | 2.5A | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 32uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ETA3417 是一种高效率的 DC-DC 降压开关调节器，能够提供高达 2.5A 的输出电流。该器件的工作输入电压范围为 2.6V 至 7V，并可提供 0.6V 至 VIN 的输出电压，使 ETA3417 成为低压电源转换的理想选择。以固定的 3MHz 频率运行允许使用小电感值和低 DCR 电感器，从而实现更高的效率。由于较高的开关频率，其他外部组件（如陶瓷输入和输出电容）也可以很小，同时保持出色的低噪声输出电压。内置的 EMI 降低电路使这款转换器成为射频应用的理想电源。内部软启动控制电路减少了浪涌电流。短路和热过载保护提高了设计可靠性。ETA3417 采用小巧的 SOT23-5L 封装。
商品特性
- 最高可达 96% 的效率
- 最高可达 2.5A 的连续输出电流
- 3A 峰值输出电流
- 3MHz 开关频率
- 轻载运行
- 内部补偿
- 小巧的 SOT23-5L 封装
- 短路保护
- 过温保护
应用领域
- 液晶电视
- 机顶盒
- 电信设备
