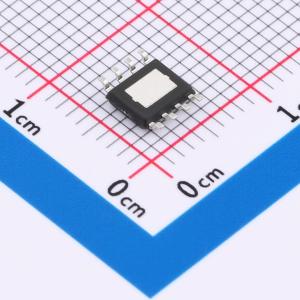

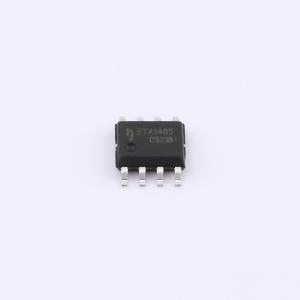

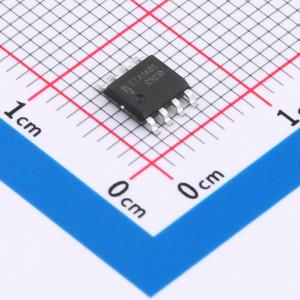

ETA1485E8A

3A、18V高效同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ETA1485是一款宽输入范围、高效率的DC-DC降压开关调节器,能够提供高达3A的输出电流。采用电流模式PWM控制,内置同步整流器,无需外部肖特基二极管,适用于LCD电视、笔记本电脑和FPGA电源供应等应用。
品牌名称: ETA(钰泰)
商品型号: ETA1485E8A
商品编号: C7465506
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.1753克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(2)1A~3A-(中电流)方案

商品参数

商品概述

ETA1485 是一款宽输入范围、高效率的直流降压开关稳压器，能够提供高达3A的输出电流。电流模式PWM控制允许使用小尺寸的外部元件，如陶瓷输入和输出电容以及小电感，同时仍能提供低输出纹波。除了集成内部同步整流器以消除外部肖特基二极管外，ETA1485还采用专有控制方案，在轻载时将设备切换到节能模式，从而扩展了高效率运行的范围。因此，与其它竞争产品相比，ETA1485在效率和成本方面是一个更优的解决方案。总体而言，对于需要宽输入范围的直流降压应用，ETA1485是一种高效且稳健的解决方案。ETA1485提供ESOP8封装。

商品特性

宽输入电压范围：3.6V 至 18V
高效率：轻负载下可达90%
能够提供3A电流
无需外部肖特基二极管
电流模式控制
0.923V基准电压，适用于低输出电压
逻辑控制关断
热关断和欠压锁定
采用ESOP8封装

应用领域

液晶电视
笔记本电脑
FPGA电源供应
LED驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~18V
	输出电压	-
	输出电流	3A
	开关频率	340kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
