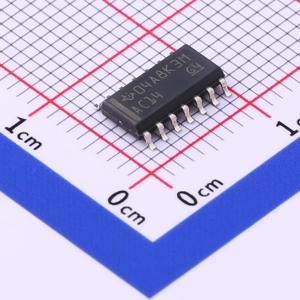

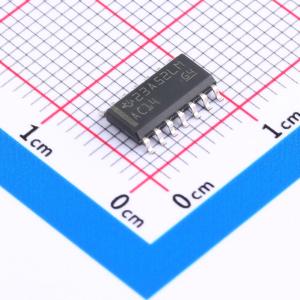

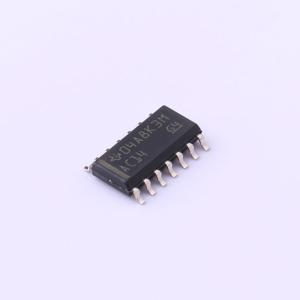

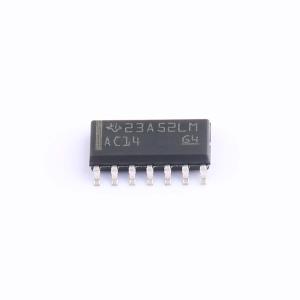

SN74AC14DRG4

六路施密特触发反相器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这些施密特触发器器件包含六个独立的反相器。它们执行布尔函数 Y = A(非)。由于施密特特性，它们对于正向（VT+）和负向（VT-）信号具有不同的输入阈值电平
品牌名称: TI(德州仪器)
商品型号: SN74AC14DRG4
商品编号: C7619
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.264克(g)

商品参数

逻辑类型：反相器
电路数：6
输入数：6
特性：施密特触发器
电压 - 电源：2 V ~ 6 V
电流 - 静态（最大值）：2μA
电流 - 输出高，低：24mA，24mA
逻辑电平 - 低：0.5 V ~ 1.1 V
逻辑电平 - 高：2.2 V ~ 3.9 V
不同 V，最大 CL 时的最大传播延迟：10ns @ 5V，50pF
工作温度：-40°C ~ 85°C
安装类型：表面贴装
供应商器件封装：14-SOIC
封装/外壳：14-SOIC（0.154"，3.90mm 宽）

优惠活动

3折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	2V~6V
	静态电流(Iq)	2uA
	通道数	6
	灌电流(IOL)	24mA

	属性	参数值
	拉电流(IOH)	24mA
	输入高电平(VIH)	2.2V~3.9V
	输入低电平(VIL)	500mV~1.1V
	传播延迟(tpd)	10ns@5V,50pF
	系列	74AC
	工作温度	-40℃~+85℃
