温馨提醒：图片仅供参考，商品以实物为准

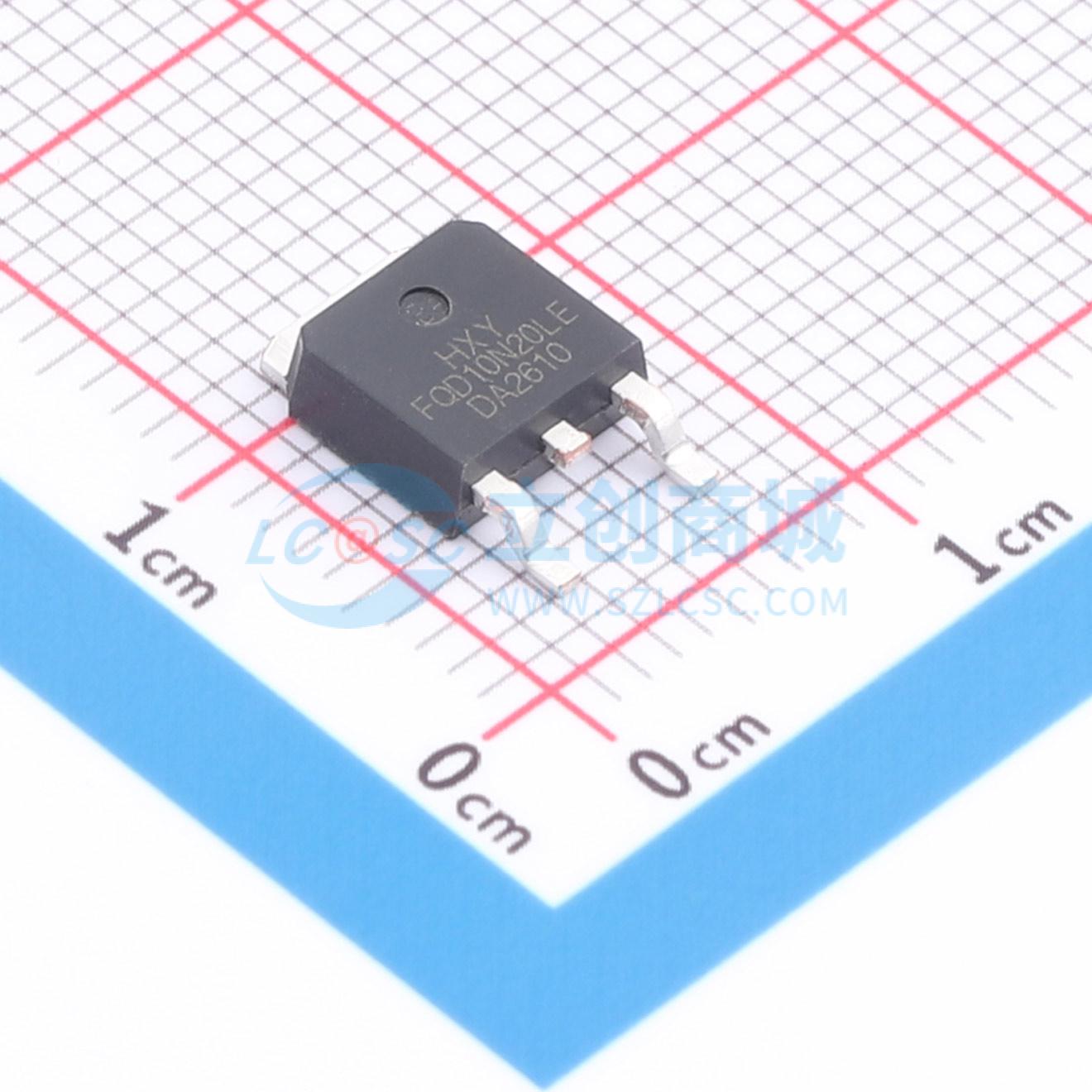

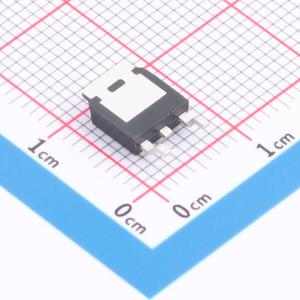

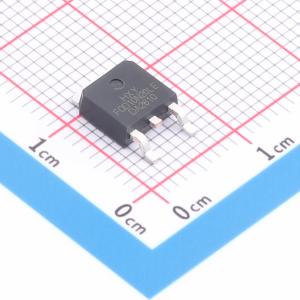

FQD10N20LTF-HXY
FQD10N20LTF-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管具备200V漏源击穿电压与9A连续漏极电流，导通电阻为290mΩ，栅源耐压达30V。器件在高压环境下保持低导通损耗，适合应用于开关电源、直流电机驱动及电源适配器等场景。其参数特性支持高频开关操作，能够有效提升电路转换效率，满足各类电子设备对功率管理与信号控制的严苛要求。
- 商品型号
- FQD10N20LTF-HXY
- 商品编号
- C54582598
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 235mΩ@10V | |
| 耗散功率(Pd) | 72W | |
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 21nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 720pF | |
| 反向传输电容(Crss) | 22pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 85pF | |
| 栅极电压(Vgs) | ±30V |
商品概述
FQD10N20LTF可用于各种功率开关电路，以实现系统小型化和更高效率。封装形式为TO - 252 - 2L，符合RoHS标准。
商品特性
- 漏源电压VDS = 200V，漏极电流ID = 9A
- 当栅源电压VGS = 10V时，导通电阻RDS(ON) < 270mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
