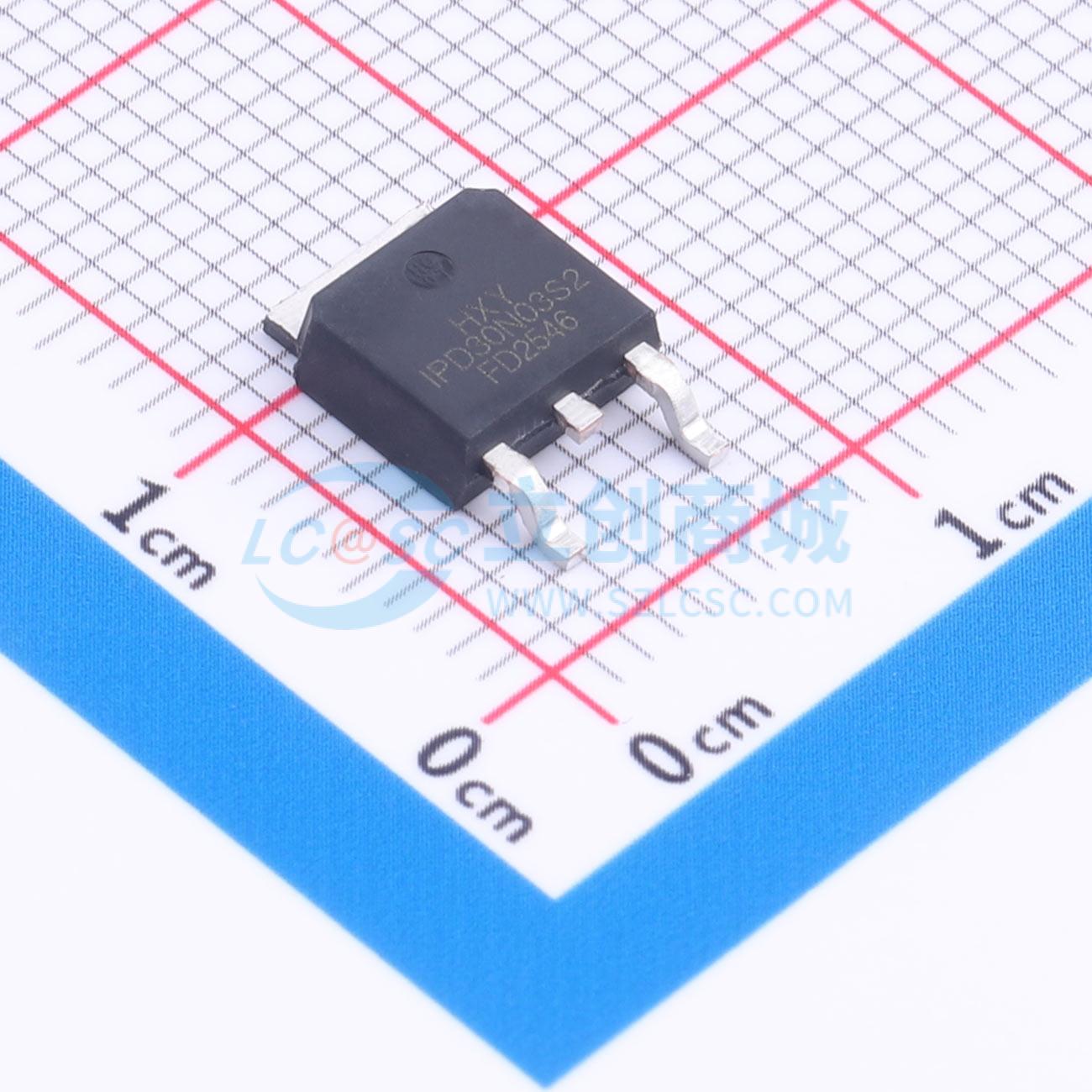

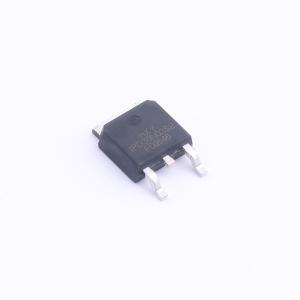

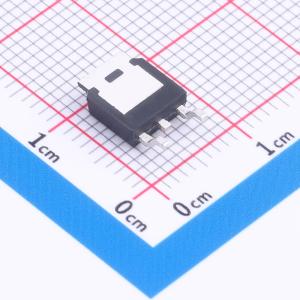

温馨提醒：图片仅供参考，商品以实物为准
IPD30N03S2L10ATMA1-HXY
IPD30N03S2L10ATMA1-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管（MOSFET）具有60A的连续漏极电流（ID）和30V的漏源击穿电压（VDSS），导通电阻（RDS(ON)）低至7mΩ。其低导通电阻有助于减少导通损耗，提升整体效率，适用于对功率密度和热性能有较高要求的电源管理场景。器件结构支持高频开关操作，在负载切换、同步整流及高效DC-DC转换等应用中表现稳定可靠。
- 商品型号
- IPD30N03S2L10ATMA1-HXY
- 商品编号
- C53263260
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.391克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 7mΩ@10V | |
| 耗散功率(Pd) | 41W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 12.6nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.317nF | |
| 反向传输电容(Crss) | 131pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 163pF | |
| 栅极电压(Vgs) | ±20V |
