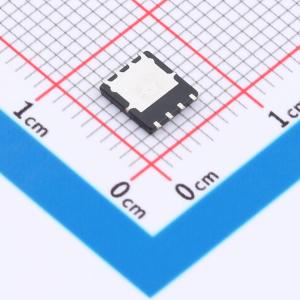

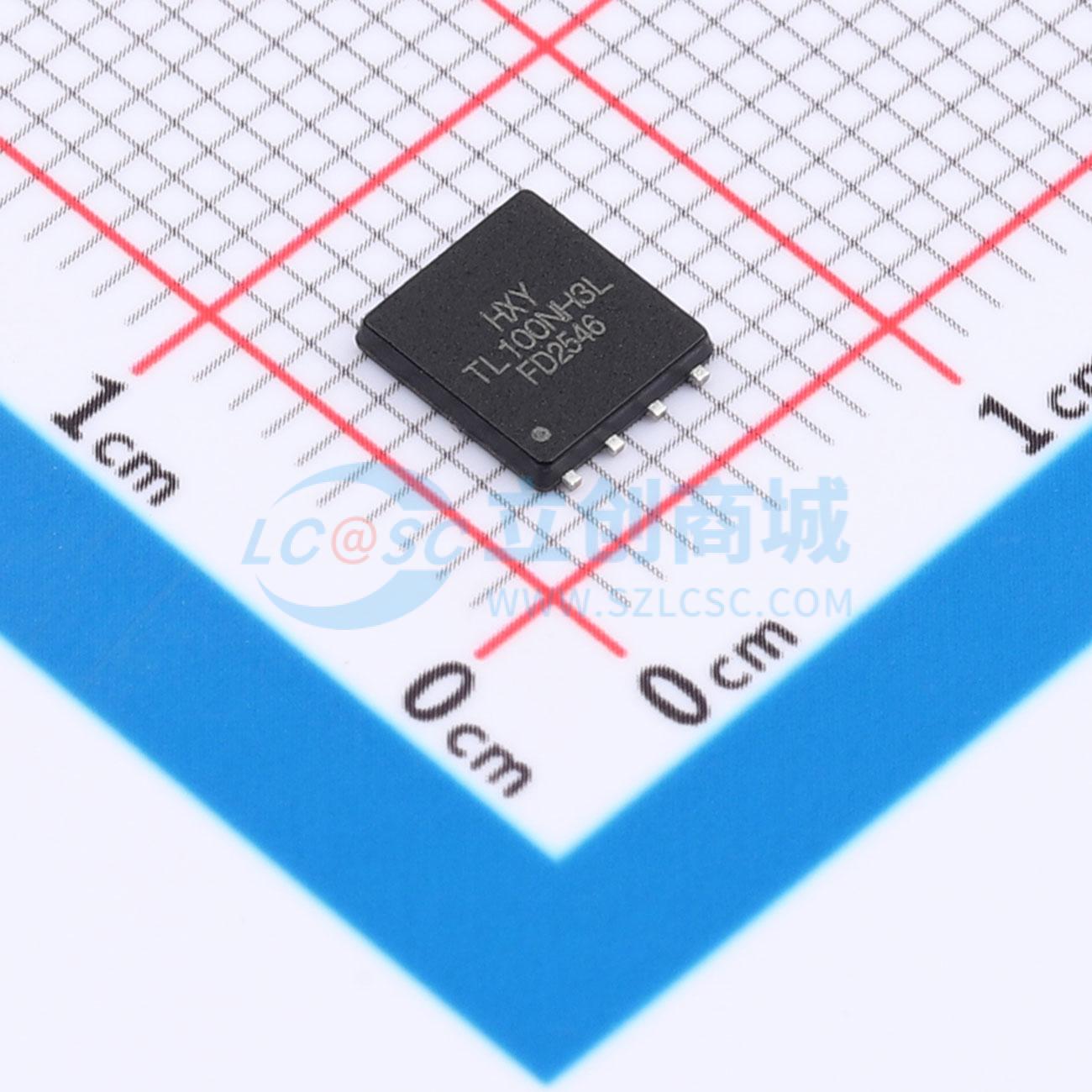

温馨提醒：图片仅供参考，商品以实物为准
STL100NH3LL-HXY
STL100NH3LL-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道MOSFET具有90A的连续漏极电流能力，最大漏源电压为30V，在栅源电压驱动下可实现低至3.5毫欧的导通电阻，适用于对导通损耗敏感的高效率电源转换场景。器件支持最高20V的栅源电压，确保在多种驱动条件下稳定工作。其低RDS(ON)特性有助于减少发热，提升系统整体能效，适合用于开关电源、电池管理系统及各类中低电压功率控制电路中。
- 商品型号
- STL100NH3LL-HXY
- 商品编号
- C53263257
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 2.6mΩ@10V | |
| 耗散功率(Pd) | 115W | |
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 24nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.218nF | |
| 反向传输电容(Crss) | 340pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 480pF | |
| 栅极电压(Vgs) | ±20V |
