温馨提醒：图片仅供参考，商品以实物为准

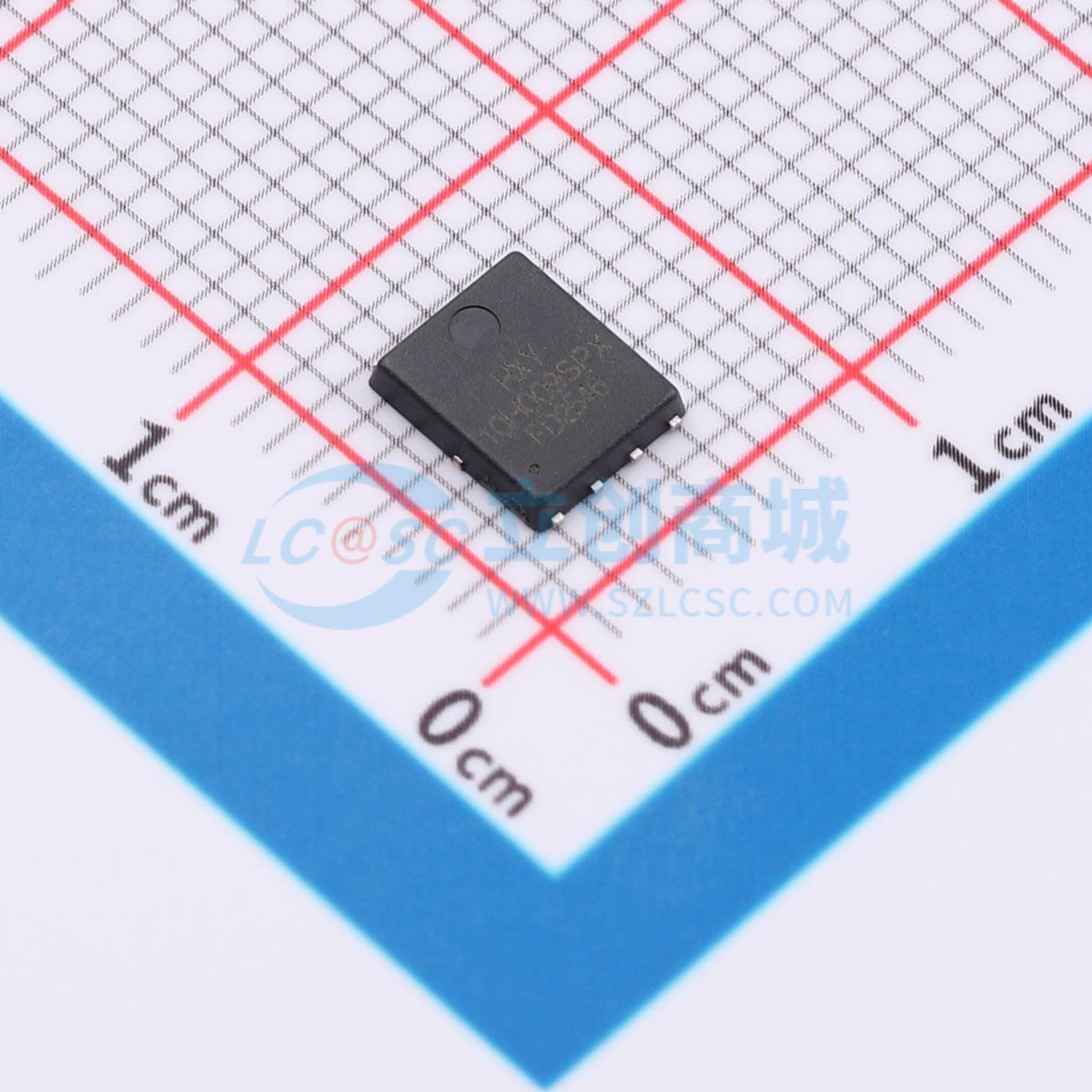

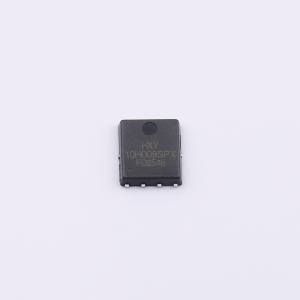

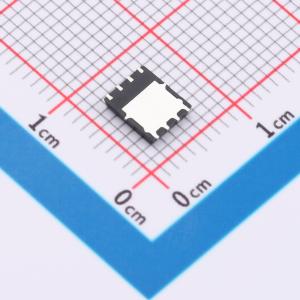

DMTH10H009SPS-13-HXY
N-SGT增强型模式MOSFET，具备低导通电阻、低栅极电荷、快速开关和出色雪崩特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道MOSFET的漏源电压（VDSS）为100V，最大连续漏极电流（ID）达75A，在栅源电压（VGS）为20V时导通电阻（RDS(ON)）低至7.3毫欧。其低导通电阻有助于显著降低导通损耗，适用于高效率电源转换、电机驱动及高频开关等电路应用。器件在大电流条件下仍能保持良好的热稳定性和开关特性，适合对功率密度和能效有较高要求的电子系统。
- 商品型号
- DMTH10H009SPS-13-HXY
- 商品编号
- C53262926
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.137克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 7.3mΩ@10V | |
| 耗散功率(Pd) | 97W | |
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 39.4nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.046nF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 865pF | |
| 栅极电压(Vgs) | ±20V |
