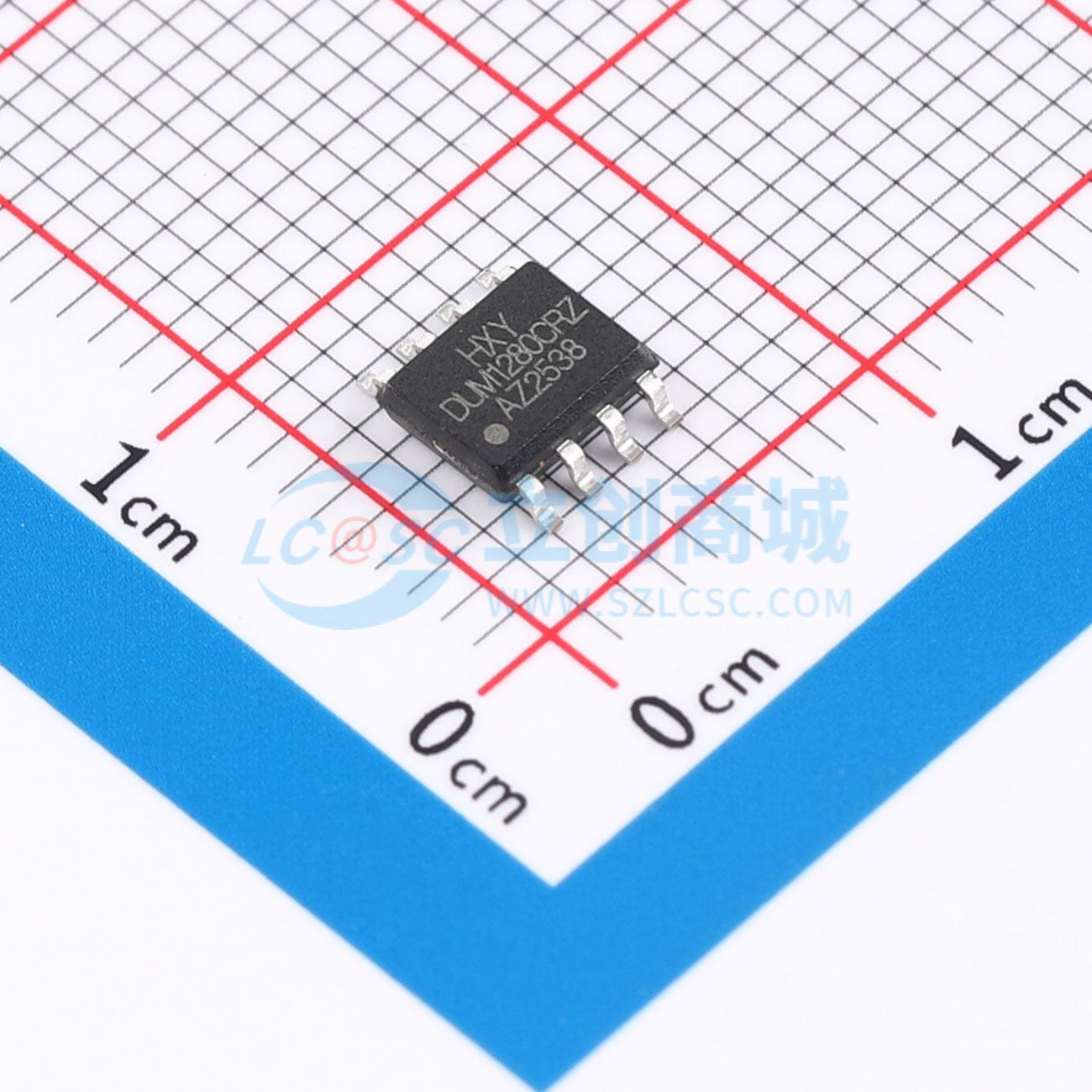

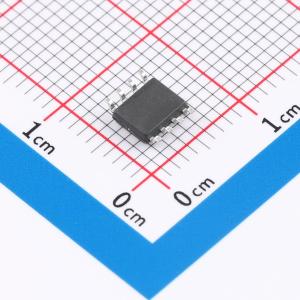

ADUM1280CRZ-HXY

高速双通道数字隔离器，具有精确时序特性、低电源损耗、高电磁抗扰度、低辐射和高抗噪性能，有故障安全模式选项

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器工作电压范围为2.375V至5.5V，支持最高150Mbps的数据传输速率，具备150kV/µs的共模瞬态抗扰度（CMTI），可在高噪声环境中保持信号完整性。器件集成2个单向正向通道，无反向通道，适用于单向多路信号隔离传输场景。采用高抗扰隔离技术，有效阻断地环路干扰与高压瞬态传导。典型应用包括高速数字信号隔离、电源管理单元、通信接口电平隔离及高密度电路板中的噪声隔离设计，满足对高可靠性与紧凑布局的需求。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ADUM1280CRZ-HXY
商品编号: C52145197
商品封装: SOP-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ADUM128x是一款高性能2通道数字隔离器，具备精确的时序特性和低电源损耗。在隔离CMOS数字I/O时，该器件可提供高电磁抗扰度和低辐射。所有版本均具有施密特触发器输入，以实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅绝缘栅隔离。ADUM1280/85器件具有两个前向通道，ADuM1281/86具有一个反向和一个前向通道。所有器件都提供故障安全模式选项。若输入侧电源掉电或信号丢失，对于后缀为5/6的器件，默认输出为低电平；对于后缀为0/1的器件，默认输出为高电平。该器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。其高共模瞬态抑制能力确保了数字信号的正确传输。该器件采用8引脚SOP封装。所有产品均具有3.75kVRMS的隔离额定值，宽体封装版本支持高达5kVRMS的绝缘耐压。

商品特性

信号传输速率：DC至150Mbps
宽电源电压范围：2.5V至5.5V
宽工作温度范围：-40°C至125°C
无需启动初始化
默认输出高电平和低电平选项
优异的电磁抗扰度
高CMTI：±150kV/µs（典型值）
低功耗（典型值）：1.5mA/通道（@5V，1Mbps）；6.6mA/通道（@5V，100Mbps）
精确时序（典型值）：12ns传播延迟；1ns脉冲宽度失真；2ns传播延迟偏差；5ns最小脉冲宽度
高达5kVRMS的隔离电压
隔离栅寿命：>40年
施密特触发器输入
SOP-8封装，符合RoHS标准

应用领域

工业自动化
电机控制
医疗电子
开关电源
太阳能逆变器
BMS

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	0
	最大数据速率	150Mbps
	默认输出	高电平
	隔离电压(Vrms)	3750
	CMTI(kV/us)	150kV/us

	属性	参数值
	传播延迟(tpd)	-
	功能特性	失效安全输出
	工作电压(VCCA)	2.375V~5.5V
	工作电压(VCCB)	2.375V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
